Деформация

Previous pageReturn to chapter overviewNext page

Операции деформации позволяют выполнять изменение твёрдых или листовых тел различными способами: перекосом, сгибом, масштабированием/скручиваем, скульптурная деформация, деформация по кривой, деформация по поверхности.

При создании операций деформации в модели на основе параметров, задаваемых пользователем, формируется функция, производящая деформацию объёма исходного тела. Данная функция определяется на всём объёме исходного тела или на его части. Применение функции непрерывным образом деформирует весь объём этого тела (или его части). Топология деформируемой части тела не изменяется. Сохраняется количество граней, рёбер, вершин и т.д. При необходимости, грани и рёбра частного вида (плоскости, отрезки, цилиндры, дуги окружностей и т.д.) автоматически заменяются на сплайновые поверхности и кривые.

Команды деформации могут выполняться как над твёрдыми, так и над листовыми телами (поверхностями).

В процессе задания параметров всех операций деформации в 3D окне динамически отображается будущий результат создания текущей операции. Для ускорения работы динамический просмотр можно отключить.



Опции операций деформации

В процессе задания/редактирования параметров деформаций в 3D окне динамически отображается будущий результат текущей операции. Для ускорения работы динамический просмотр можно отключить, сняв флажок “Динамический просмотр” в окне свойств команды.



Дополнительный параметр “Плотность сетки” регулирует точность сетки, используемой для визуализации результата операции. Увеличение плотности сетки приводит к замедлению пересчёта тел в сцене, но увеличивает точность прорисовки.



При отключении опции Пометка тела, тело перестаёт подсвечиваться в сцене, что упрощает визуальное восприятие деформируемого объекта.

Вкл.

Выкл.

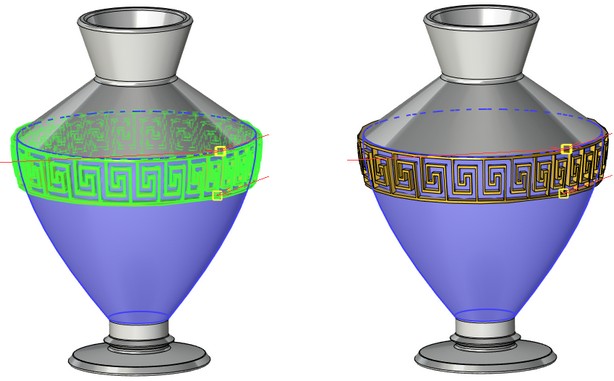

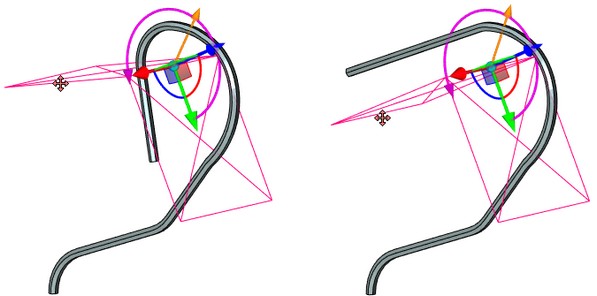

Опция Синхронный просмотр позволяет следить за деформациями тела в реальном времени. Отключение опции ускоряет пересчёт, т.к. при этом не требуется время на изменение твёрдого тела.

Вкл. Виден предполагаемый результат.

Выкл. Изменяются только декорации.



В диалоге параметров операции, вызываемом опцией , можно задать общие параметры операции.
