Эллипс, построенный на основе 2D проекции, 2D фрагмента или копии

Return to chapter overview



Последовательность опций после вызова команды ELlipse:



       <W>

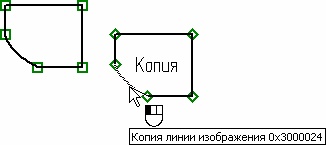

Такие эллипсы можно создать тогда, когда система работает в режиме объектной привязки, а также установлен соответствующий параметр в команде “SO: Задать установки системы” на закладке “Привязки”. Подведите курсор к линии изображения, являющейся эллипсом или дугой эллипса и принадлежащей 2D проекции, 2D фрагменту или копии. Линия подсветится. Нажмите Левый клик Текст. На основе выбранной линии будет построен эллипс.



clip4717             clip4718

Если режим объектной привязки отключен, эллипс можно создать только на основе линий 2D проекции. Для этого с помощью опции надо указать на чертеже нужную проекцию. Выбранная проекция подсветится, а курсор примет вид clip7106. Для создания линии построения достаточно указать курсором на линию проекции, являющуюся эллипсом или дугой эллипса, и нажать Левый клик Текст.



Смотри: Содержание, ELlipse
