Заполнение трассы по стилю

Navigation:  Основные операции 3D моделирования > Коммуникации >

Заполнение трассы по стилю

Previous pageReturn to chapter overviewNext page



Для применения стилей используется команда Заполнить трассу по стилю, доступная для всех типов коммуникаций.

Пиктограмма

Лента

Коммуникации → Построения → Заполнить трассу по стилю

Клавиатура

Текстовое меню



Сервис > Коммуникации > Трубопровод > Заполнить трассу по стилю

После активации в автоменю доступны следующие команды:

<P>

Выбрать трассу

<B>

Выбрать начальную точку на трассе

<E>

Выбрать конечную точку на трассе

<D>

Сбросить начальную и конечную точки

<A>

Выбрать альтернативные трассы

<L>

Сбросить альтернативные трассы

<C>

Очистить трассу

<N>

Продолжить

<M>

Вернуться

<R>

Продолжить работу команды после применения текущих изменений

После активации необходимо выбрать основную трассу для создания коммуникации.

и позволяют ограничить коммуникацию. Элемент будет сгенерирован или удалён на указанном участке трассы.

Отменяет выбор начальной и конечной точек.

Позволяет выбрать альтернативные трассы. Эти трассы должны быть соединены с основной трассой.

Отменяет выбор всех альтернативных трасс.

Удаляет все компоненты трассы - узлы, ЛСК, фрагменты.

Позволяет создать новую коммуникацию сразу после создания текущей.

Осуществляет предпросмотр результата операции. После первого нажатия осуществляется предпросмотр на основной трассе , после следующего нажатия – на альтернативных .

Осуществляет возврат к предыдущему шагу предпросмотра.

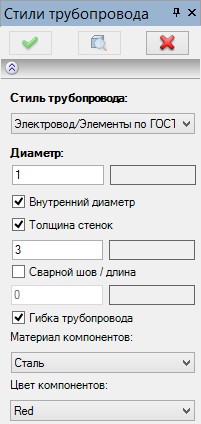

В окне Свойства можно задать параметры создаваемого элемента.

Стиль трубопровода – в выпадающем списке можно выбрать один из созданных стилей заполнения трассы. В списке сохраняется до десяти ранее использованных стилей.

Диаметр – в поле задаётся диаметр трубопровода. Диаметр должен находиться в интервале, заданном в параметрах выбранного стиля.

Внутренний диаметр – когда флаг установлен, заданный диаметр учитывается как внутренний.

Толщина стенок – позволяет задать диаметр стенок.

Сварной шов/длина – в поле задаётся зазор между компонентами.

Гибка трубопровода. Если в библиотеке отсутствует подходящий фитинг для места скругления, то при активной опции в этом месте будет произведена гибка. При гибке трубопровода сварной шов не учитывается.

Материал компонентов. Список содержит материалы, использованные в текущей модели.

Цвет компонентов. Цвет тоновой окраски элементов трубопровода.

C помощью зелёного и красного цветов отображается возможность применения введённого в поле значения.

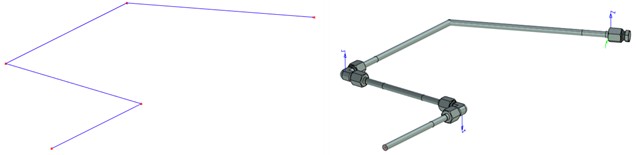

Исходная трасса

Трасса, заполненная по стилю





Смотри: Команды T-FLEX CAD 3D в алфавитном порядке
