Штриховки

Previous pageReturn to chapter overviewNext page



Штриховки создаются с помощью команды Hatch.

Возможные способы заполнения: штриховка, заливка и заливка по образцам.

Команда также позволяет задать профиль на чертеже для удаления невидимых линий и для расчёта его общих характеристик, момента относительно оси.

Профиль необходим для различных операций,например, для удаления невидимых линий на сборочных чертежах, для трехмерных операций, для программ подготовки данных для станков с ЧПУ. Кроме того по профилю можно рассчитать различные геометрические и инерционные характеристики проектируемого изделия. Профиль штриховки или заливки может состоять из одного или нескольких контуров. На левом рисунке изображен чертеж с профилем, состоящем из одного контура, на правом - из двух контуров.

htch_16a           htch_16b

Так как линии контуров "привязаны" к элементам построения, изменение параметров чертежа влечет за собой адекватное изменение границ контуров штриховки.

htch_17a           htch_17b

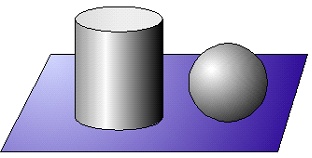

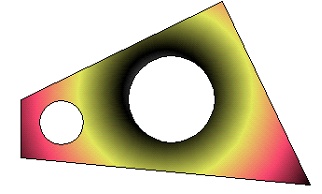

Устанавливая соответствующие параметры штриховки, можно добиться необходимого заполнения профиля, от стандартных и специальных технических до различных художественных типов. Заливка равномерно заполняет область профиля необходимым вам цветом.

clip3566       clip3567



Смотри: Hatch
