Приёмы работы с готовыми сопряжениями

Previous pageReturn to chapter overviewNext page

Работа с деревом модели

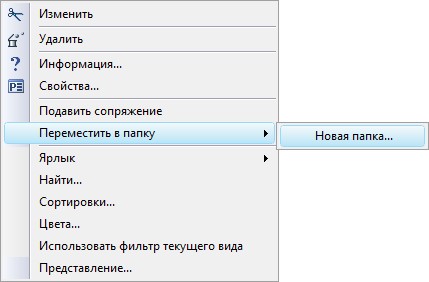

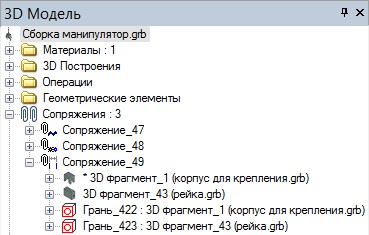

Созданные сопряжения отображаются в окне «3D модель». Вся работа с созданными сопряжениями в основном осуществляется через это служебное окно. В дереве модели создаётся отдельная папка, в которую система автоматически помещает все сопряжения. Для каждого типа сопряжения рисуется пиктограмма, соответствующая типу сопряжения. Возле каждого сопряжения имеется знак clip2092. Если нажать на него Левый клик Текст, то в раскрытой ветке дерева модели будут отображены объекты, на основе которых создано сопряжение.  Сопряжения можно дополнительно группировать в подпапки. Допускается создавать только один уровень подпапок. Все папки сопряжений обозначаются пиктограммой clip2095. Каждая дополнительная папка имеет уникальное название. Группирование по дополнительным папкам ни на что не влияет. Оно используется только для удобства работы при сортировке большого количества сопряжений. Для переноса сопряжения в другую папку воспользуйтесь пунктом контекстного меню «Переместить сопряжение в папку». В новом подменю доступны команды для создания новой дополнительной папки сопряжений, перемещения в основную и уже существующие дополнительные папки.



Остальные команды этого контекстного меню являются общими для многих элементов системы («Свойства», «Изменить», «Удалить», «Информация…»).



Подавление сопряжений

Любое сопряжение можно подавить. Команда для подавления сопряжения и отмены подавления находится в контекстном меню при выборе сопряжения. Также можно вызвать подавление сразу группы сопряжений, если вызвать команду из контекстного меню кликом по папке сопряжений. Подавленное сопряжение помечается в дереве модели голубым крестом и исключается из расчёта сопряжений.
