Параметры массива вращения

Navigation:  »No topics above this level«

Параметры массива вращения

Return to chapter overview



Закладка "Общие".

Здесь задаются общие параметры операции .

Имя. Для операции создания массива вращения по умолчанию генерируются следующие имена: Массив вращения_0, Массив вращения_1 и т.д.



Закладка "Операция".

Поворот

Способ задания. Массив определяется тремя параметрами: количество копий, шаг, общий угол. Заданные значения любых двух параметров однозначно определяют значение третьего параметра. Возможны следующие комбинации параметров.

 Количество копий и шаг. Массив определяется значениями количества копий и шага (угол между копиями).

 Общий угол и шаг. Массив определяется значениями общего угла (угол между исходным элементом и последней копией) и шага (угол между копиями).

 Количество копий и общий угол. Массив определяется значениями количества копий и общего угла.

Количество копий. Задаёт количество копий исходного тела (можно использовать переменную).

Шаг. Задаёт угол между элементами массива. Если установлен флаг "По двум точкам", то значение параметра определяется автоматически по начальной и конечной точкам вращения.

Общий угол. Задаёт угол между исходным элементом и последней копией. Если установлен флаг "По двум точкам", то значение параметра определяется автоматически по начальной и конечной точкам вращения.



Перемещение

Направление. Параметр задаёт второе направление, по которому могут располагаться копии массива. Допустим выбор одного из направлений:

 По радиусу. Направление смещения копии относительно исходного элемента совпадает с радиусом массива вращения.

 По оси. Направление смещения копии относительно исходного элемента задаётся начальной и конечной точками оси или определяется объектом, выбранным в качестве оси массива.

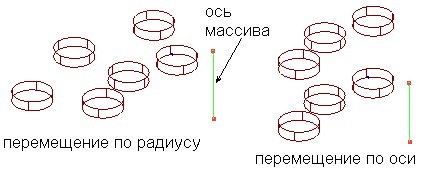

3ar_1

Способ задания. Во втором направлении массив определяется тремя параметрами: количество копий, шаг, общая длина. Заданные значения любых двух параметров однозначно определяют значение третьего параметра. Возможны следующие комбинации параметров.

 Количество копий и общая длина. Массив определяется значениями количества копий и расстоянием между исходным элементом и последней копией.

 Общая длина и шаг. Массив определяется значениями расстояний между элементами массива и между исходным элементом и последней копией.

 Количество копий и общая длина. Массив определяется значениями количества копий и общей длиной.

Количество копий. Задаёт количество копий исходного тела (можно использовать переменную).

Шаг. Задаёт расстояние между элементами массива. Если установлен флаг "По вектору", то при перемещении копий по радиусу шаг определяется расстоянием от оси массива до исходного элемента, а при перемещении по оси - расстоянием между первой и второй точками оси (длиной объекта, задающего ось).

Общая длина. Задаёт расстояние от исходного элемента до последней копии. Если установлен флаг "По вектору", то при перемещении копий по радиусу общая длина определяется расстоянием от оси массива до исходного элемента, а при перемещении по оси - расстоянием между первой и второй точками оси (длиной объекта, задающего ось).





Использовать параллельный перенос. Если флаг установлен, то все элементы массива получаются параллельным переносом исходного элемента, т.е. компенсируется вращение объекта вокруг своей оси, возникающее при вращении копии вокруг оси массива.

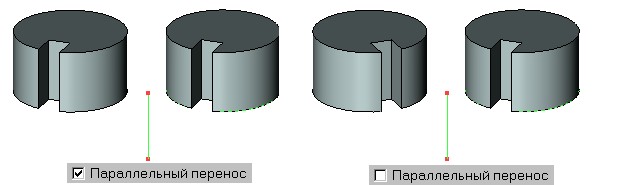

3ar_2

Включать исходную операцию. При установленном флаге исходный элемент массива включается в результат операции (иначе при выборе массива подсветятся все копии кроме исходного элемента).

Разделять на тела. Флаг доступен только если исходными элементами массива являются операции. При установленном флаге результатом операции создания массива будет набор отдельных тел (т.е. после создания массива автоматически будет выполнена команда "3SD - Разделение").  Количество тел-ссылок равно заданному количеству копий массива.

Без учёта исходной операции. Данный флаг установлен по умолчанию для массивов, созданных в версиях 7.2 и более ранних. При создании нового массива этот параметр недоступен, т.к. количество копий определяет общее количество элементов массива, включая исходную операцию.



Закладка "Преобразование"



Установить по умолчанию. Выбранная опция означает, что заданные общие параметры будут использованы для всех последующих операций.



Смотри: Содержание , 3AR
