Гибка по сечениям |

|
Гибка по сечениям |
|
Вызов команды:
Пиктограмма |
Лента |
|---|---|
|
3D Модель → Специальные → Листовой металл → Гибка по сечениям |
Клавиатура |
Текстовое меню |
<SML> |
Операции > Листовой металл > Гибка по сечениям |
Операция Гибка по сечениям предназначена для моделирования сложных листовых тел на основании двух сечений.

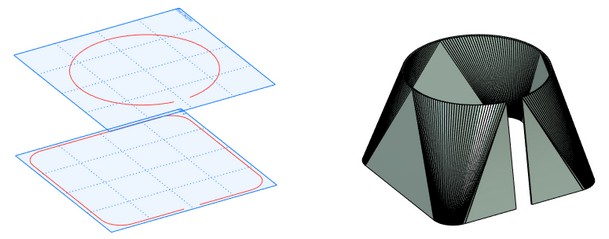

Для создания листового тела с помощью операции нужно выбрать два сечения, расположенных на двух параллельных плоскостях. Сечения могут состоять из гладко состыкованных дуг или прямых.
Количество дуг и прямых в двух сечениях не обязательно должно совпадать. При построении гибки дуги будут соединяться с дугами, а прямые сегменты с прямыми. При этом будут образовываться цилиндрические участки гибок.

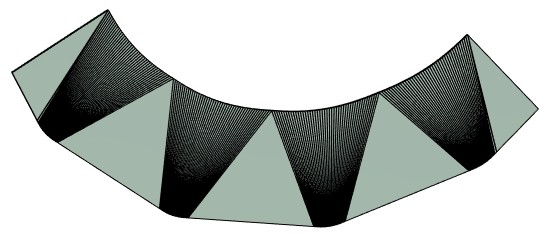

Тело, полученное в результате выполнения этой операции, может быть разогнуто операцией SMU: Разгибание.
Создание операции
Незамкнутые сечения

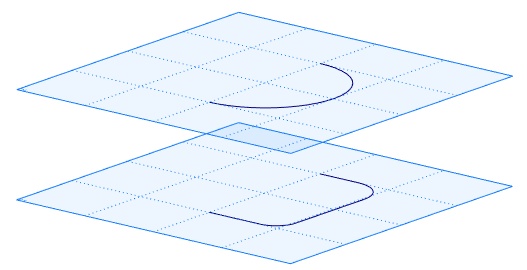

Листовое тело можно построить из двух незамкнутых сечений.
Для выбора сечений используются опции автоменю Выбрать 1-е сечение
и Выбрать 2-е сечение
.

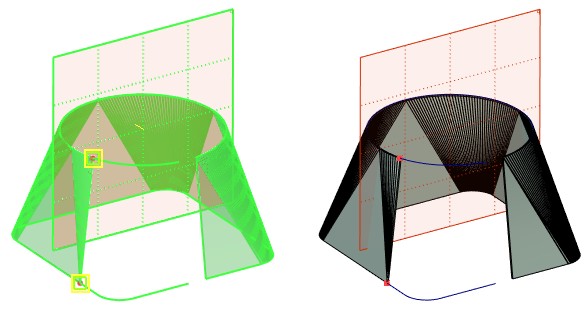

При необходимости листовое тело может быть построено лишь по части контура. Для этого необходимо указать точку и направление отсчёта для каждого из контуров. Направления отсчёта контуров должно совпадать.
Для выбора начальных точек отсчёта на сечениях используются опции:
|
<1> |
Выбрать начальную точку для 1-го сечения |
|
<3> |
Выбрать начальную точку для 2-го сечения |
Для выбора направления отсчёта используются опции:
|
<2> |
Выбрать направление отсчёта на 1-ом сечении |
|
<4> |
Выбрать направление отсчёта на 2-ом сечении |
В примере для задания направления отсчёта выбрана плоскость.
Замкнутые сечения

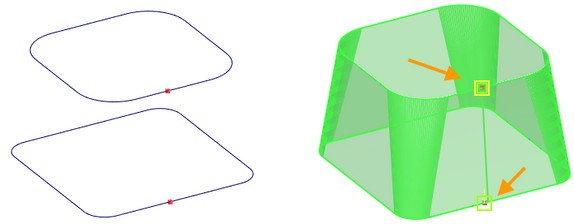

Листовое тело может быть построено с помощью двух замкнутых сечений.
Для этого необходимо дополнительно задать начальную точку отсчёта и направление построения последовательности гибок.
Для замкнутых профилей необходимо задать линию разъёма с помощью начальных точек.
Для выбора начальных точек отсчёта на сечениях используются опции:
|
<1> |
Выбрать начальную точку для 1-го профиля |
|
<3> |
Выбрать начальную точку для 2-го профиля |
Для выбора направления отсчёта используются опции:
|
<2> |
Выбрать направление отсчёта на 1-ом профиле |
|
<4> |
Выбрать направление отсчёта на 2-ом профиле |
Плоскость разъёма можно задать выбрав начальную точку на профиле и направление отсчёта для того же профиля.

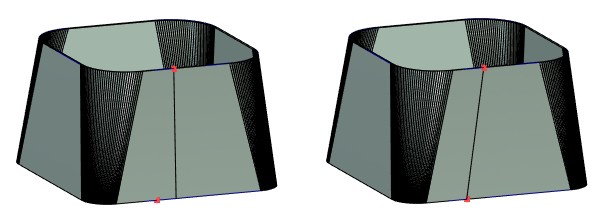

Второй способ – выбрать две начальные точки на профилях и задать направление отсчёта. Результаты будут отличаться в зависимости от способа задания линии разъёма.
|
|
Выбрана точка на верхнем профиле и направление отсчёта |
Выбраны две точки на профилях и направление отсчёта |
Параметры команды
Раздел Основные параметры:
При использовании опции Фасеточное приближение строится поверхность, которую можно впоследствии преобразовать в листовой металл.
Толщина. Значение параметра задаёт толщину создаваемого листового тела.
Радиус. Значение параметра задаёт радиус для всех сгибов создаваемого тела.
Значения этих параметров по умолчанию берутся из команды SMP: Параметры.
Направление. Позволяет выбрать направление создания тела относительно плоскости, образуемой двумя выбранными сечениями: внутрь, симметрично или наружу.
Раздел Вспомогательные параметры:
Точность. Чем меньше значение, тем выше точность построения тела. Высокая точность увеличивает количество сгибов, но требует больше времени на создание тела.
Гибы. Позволяет вручную указать количество сгибов, создаваемых на каждом участке тела, образуемом двумя дугами или прямыми.
|
|
|
|
