Таблица исполнений

Navigation:  Создание документации >

Таблица исполнений

Previous pageReturn to chapter overviewNext page

Вызов команды:

Клавиатура

Текстовое меню

Пиктограмма



Оформление >> Таблица исполнений >> Создать



Для заполнения таблицы исполнений необходимо предварительно создать исполнения детали/сборки. Исполнения создаются в команде FCE: Конфигурации и исполнения.

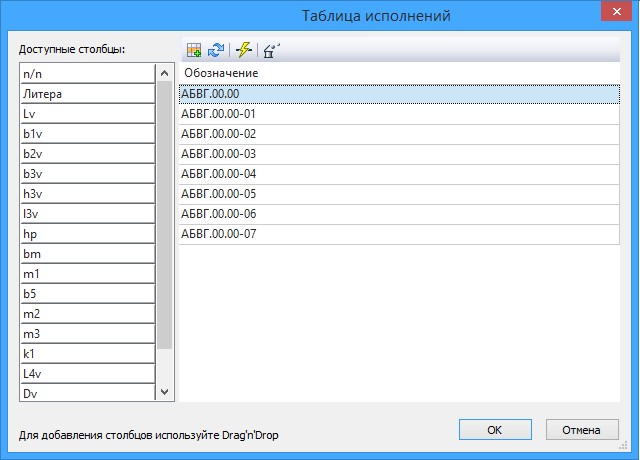

После активации команды появится окно Таблица исполнений. В левой части окна располагаются столбцы внешних переменных, созданных в модели, а также столбцы для литеры и порядкового номера строки таблицы. Все эти столбцы можно включать в таблицу. Для этого нужно выбрать переменную и переместить в правую часть окна, используя Drag’n’Drop.

В правой части расположено окно таблицы исполнений. Здесь показаны столбцы, которые будут включены в таблицу исполнений на чертеже.

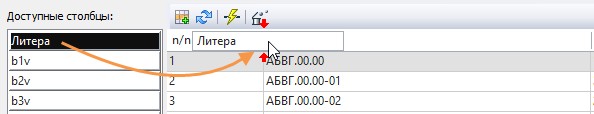

Порядок столбцов в таблице можно изменять. Для этого достаточно переместить заголовок столбца в нужную сторону. Две красные стрелки укажут, между какими столбцами он будет расположен. Таким же образом можно расположить в нужном месте столбец, перемещённый из правой части окна с помощью Drag’n’Drop.

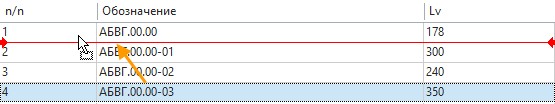

Кроме того, можно менять порядок строк в таблице. Для этого нужно выбрать строку и переместить её на нужную позицию.

В верхней части окна расположены опции для работы с таблицей исполнений.

Добавить строку. Опция добавляет пустую строку в конец таблицы.

Обновить порядковые номера строк. Опция обновляет номера строк в соответствующей колонке “n/n”. Опция используется, если строки в таблице были перемещены, и их нумерация нарушилась.

Отменить редактирование. При использовании опции, все внесённые изменения отменяются, и таблица возвращается к исходному виду.

Удалить строку. Удаляет выбранную строку из таблицы.

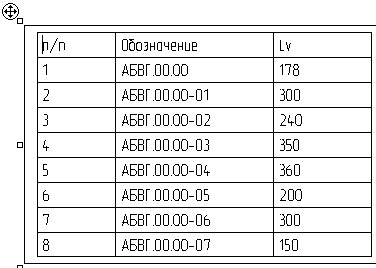

После нажатия кнопки [OK] на чертёж добавляется таблица. При желании её можно переместить при помощи маркера в левом верхнем углу.

Далее с созданной таблицей можно работать как с обычным текстом.

Для того, чтобы запустить редактор таблицы исполнений можно воспользоваться командой:

Клавиатура

Текстовое меню

Пиктограмма



Оформление >> Таблица исполнений >> Редактировать содержимое

Команда вызывает редактирование текста, содержащего таблицу исполнений.



Для того чтобы добавить новый столбец или внести другие изменения в таблицу нужно воспользоваться командой:

Клавиатура

Текстовое меню

Пиктограмма



Оформление >> Таблица исполнений >> Изменить

После этого откроется окно Таблица исполнений.

Все изменения, внесённые в таблицу исполнений на чертеже, будут отклонены после нажатия кнопки [OK], т.к. таблица будет обновлена. В связи с этим рекомендуется вносить все важные изменения в окне Таблица исполнений.



Для завершения создания таблицы нажмите в автоменю. Если выйти из режима редактирования, используя опцию отмены команды , то таблица не будет создана.
