Начало работы

Previous pageReturn to chapter overviewNext page

Начало работы, сохранение чертежа, окончание работы

При запуске системы на экране появляется окно диалога Приветствие. О работе с этим диалогом было рассказано в начале данной главы. Упомянём ещё раз, что этот диалог позволяет создавать новые документы на основе прототипов, присутствующих в системе, показывает список недавно использованных документов (с возможностью их открытия). Также в диалоге приведены различные ссылки, полезные при работе с системой.

Кроме диалога “Приветствие”, для создания новых документов и открытия уже существующих можно использовать команды системы, собранные в текстовом меню Файл.

Команда FN: Создать новый чертёж позволяет создать новый документ:



Пиктограмма

Лента

clip0128

Начало работы → Работа с файлами → 2D деталь

Клавиатура

Текстовое меню

<FN>

Файл > Создать > 2D деталь

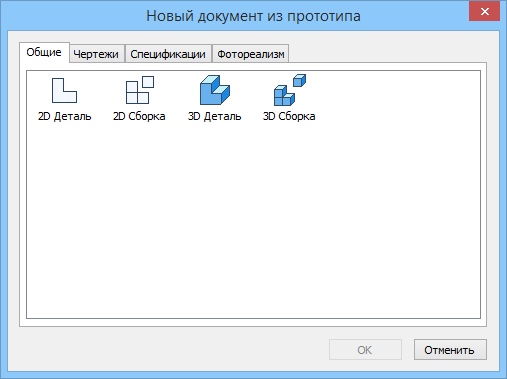

Команда FP: Создать новый документ на основе файла прототипа выводит на экран диалоговое окно, где можно выбрать файл прототип для создания нового документа.



Пиктограмма

Лента

clip0129

Начало работы → Работа с файлами → Создать из прототипа

Клавиатура

Текстовое меню

<FP>

Файл > Создать > Из прототипа

clip0130

Команда O: Открыть документ позволяет открыть документ для редактирования при помощи стандартного диалога «Открыть»:



Пиктограмма

Лента

clip0131

Начало работы → Работа с файлами → Открыть

Клавиатура

Текстовое меню

<O>

Файл > Открыть



Команда SA: Сохранить документ сохраняет текущий документ.



Пиктограмма

Лента

clip0132

clip0133

Клавиатура

Текстовое меню

<SA>

Файл > Сохранить

Команда SV: Сохранить документ с другим именем позволяет сохранить текущий документ в новый файл с другим именем, не удаляя исходного документа.



Пиктограмма

Лента

clip0134

clip0135

Клавиатура

Текстовое меню

<SV>

Файл > Сохранить как

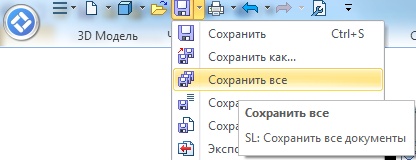

Команда SL: Сохранить все документы” позволяет сохранить все, открытые на данный момент документы.



Пиктограмма

Лента

clip0136

clip0137

Клавиатура

Текстовое меню

<SL>

Файл > Сохранить все

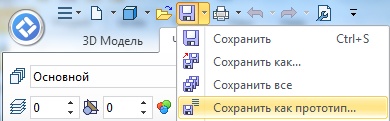

Команда SY: Сохранить текущий документ как прототип для создания новых позволяет сохранить текущий документ как прототип для создания новых документов.

Пиктограмма

Лента

clip0138

clip0139

Клавиатура

Текстовое меню

<SY>

Файл > Сохранить как прототип

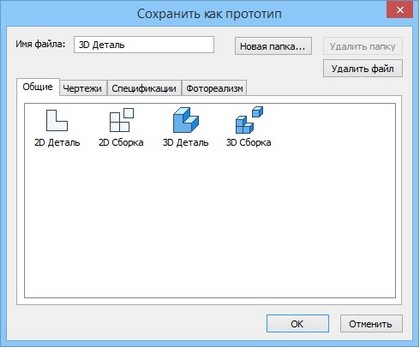

После вызова данной команды на экране появляется окно, где можно задать имя для файла-прототипа, установить папку (закладку), где этот файл будет храниться, либо создать новую папку, а также удалить ненужные файлы или папки.



Файлы прототипов хранятся в папке “Прототипы”, которая находится в директории “Program” системы T-FLEX CAD. Содержимое именно этой папки выводится в данное окно диалога по умолчанию.

clip0140

Установить папку для прототипов можно в команде SO: Задать установки системы на закладке Папки.

Команда Сохранить копию позволяет создать копию текущего документа без открытия этой копии и продолжить работу в исходном документе.

Пиктограмма

Лента

clip0188

clip0189

Клавиатура

Текстовое меню



Файл > Сохранить копию





Команда PS: Показать свойства документа позволяет просмотреть все характеристики текущего документа, а также ввести краткий комментарий.



Пиктограмма

Лента

clip0191

clip0192 → Свойства

Клавиатура

Текстовое меню

<PS>

Файл > Свойства



Файл >> Предыдущие файлы – данный пункт текстового меню выводит список файлов, которые открывались последними в предыдущих сеансах работы. Вы можете открыть один из этих файлов, выбрав его  из списка. Количество пунктов меню предыдущих файлов можно задавать в команде Настройка >> Установки >> Разное.



Команда FCL: Закрыть документ закрывает текущий документ.

Пиктограмма

Лента

clip0193

clip0194 → Закрыть

Клавиатура

Текстовое меню

<FCL>

Файл > Закрыть



А также закрыть документ можно с помощью кнопки clip0195, которая находится в правом верхнем углу окна документа.



Команда FI: Завершить работу с системой завершает работу с T-FLEX CAD.

Клавиатура

Текстовое меню

Пиктограмма

<Alt><F4>

Файл > Выход



При этом, если были произведены изменения документа, система запрашивает подтверждение о сохранении изменений.
