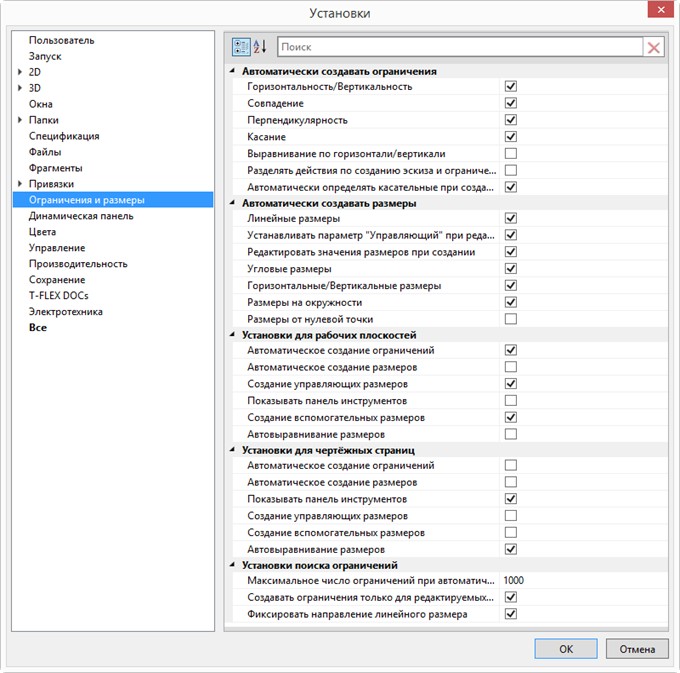

Закладка "Ограничения и размеры"

Группа Автоматически создавать ограничения определяет параметры автоматического создания ограничений в режиме построения геометрических элементов при использовании опций команды «Эскиз» с включенной пиктограммой на панели привязок:

●Выбор ограничений Горизонтальность/Вертикальность, Совпадение, Перпендикулярность, Касание, Выравнивание по горизонтали/вертикали означает их создание по умолчанию в режиме построения эскиза с функцией автоматического создания ограничений.

●Разделять действия по созданию эскиза и ограничений. Параметр позволяет выделять создание геометрических элементов и ограничений в отдельные действия, что обеспечивает удобство редактирования отдельных элементов.

●Автоматически определять касательные при создании отрезков. Параметр позволяет при соединении геометрического элемента с окружностью либо дугой автоматически определять траекторию касания.

Группа Автоматически создавать размеры определяет параметры автоматического создания размеров в режиме построения геометрических элементов при использовании опций команды «Эскиз» с включенной пиктограммой на панели привязок:

●Выбор типов размеров (Линейные размеры, Угловые размеры, Горизонтальные/вертикальные размеры, Размеры по окружности, Размеры от нулевой точки) означает их создание по умолчанию в режиме построения эскиза с функцией автоматического создания размеров.

●Устанавливать параметр “Управляющий” при редактировании. Параметр позволяет изменить тип размера на управляющий после редактирования его значения.

●Редактировать значения размеров при создании. Параметр позволяет вводить значение управляющего размера в момент его создания.

Группы Установки для рабочих плоскостей, Установки для чертёжных страниц позволяют задать нужные параметры по умолчанию при работе с командой «Эскиз» на рабочих плоскостях и чертёжных страницах соответственно:

●Автоматическое создание ограничений. Параметр предполагает, что создание геометрических элементов сопровождается созданием ограничений, выбранных по умолчанию в соответствующей группе.

●Автоматическое создание размеров. Создание геометрических элементов сопровождается созданием размеров, типы которых выбраны по умолчанию в соответствующей группе.

●Создание управляющих размеров. Если флажок установлен, то в этом случае все создаваемые размеры по умолчанию будут управляющими.

●Показывать панель инструментов. Позволяет отображать панель инструментов (маркеры и иконки, позволяющие изменить положение полки надписи, заполнить её содержимое и настроить тип стрелок размера) при работе с размерами.

●Создание вспомогательных размеров. Параметр, предполагающий создание геометрических элементов с функцией автоматического создания размеров, вспомогательных по умолчанию.

●Автовыравнивание размеров. Если опция включена, то, при уменьшении размера до определённых значений система автоматически располагает размерное число и стрелки снаружи.

Группа Установки поиска ограничений позволяет установить параметры по умолчанию для команды «Поиск ограничений»:

●Максимальное число ограничений при автоматическом создании позволяет ограничивать количество создаваемых ограничений в рабочем окне. Данный параметр удобно использовать при большом количестве геометрических элементов для оптимизации работы системы.

●Создавать ограничения только для редактируемых объектов. Если флаг активен, то вновь создаваемые геометрические элементы в режиме автоматического создания размеров не будут привязываться к существующим элементам.

●Фиксировать направление линейного размера. Параметр позволяет при создании размера фиксировать его направление относительно базового геометрического элемента.
