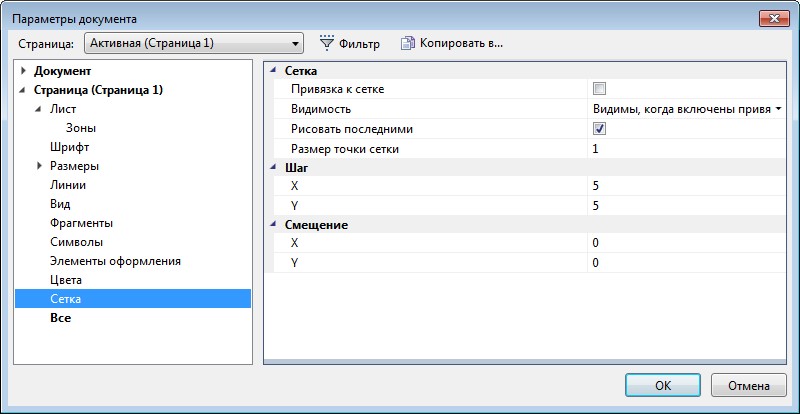

Закладка "Сетка"

Задаёт параметры и видимость точек сетки.

●Привязка к сетке. Задает режим привязки элементов к сетке.

●Видимость (Да\Нет\Видимы, когда включены привязки к сетке). Задает режим отображения на экране точек сетки.  Цвет сетки устанавливается в системных установках (команда " SO - Установки системы").

●Рисовать последними. Определяет порядок прорисовки точек сетки на экране.

●Размер точки сетки. Определяет размер точки при отображении сетки на чертеже.

●Шаг по X. Задает значение шага сетки по оси X на чертеже.

●Шаг по Y. Задает значение шага сетки по оси Y на чертеже.

●Смещение по X. Задает смещение сетки по оси X на чертеже относительно точки (0,0).

●Смещение по Y. Задает смещение сетки по оси Y на чертеже относительно точки (0,0).





Смотри: ST: Параметры документа
