Аппарат воздушного охлаждения

Автор:  Шакиров Эрик Айдарович, Нестеренко Сергей Валерьевич
Организация:  ООО «Грибановский машиностроительный завод»

Описание проекта

Аппарат предназначен для охлаждения и конденсации парообразных, газообразных и жидких сред в технологических процессах нефтеперерабатывающей, нефтехимической и смежных отраслях промышленности.

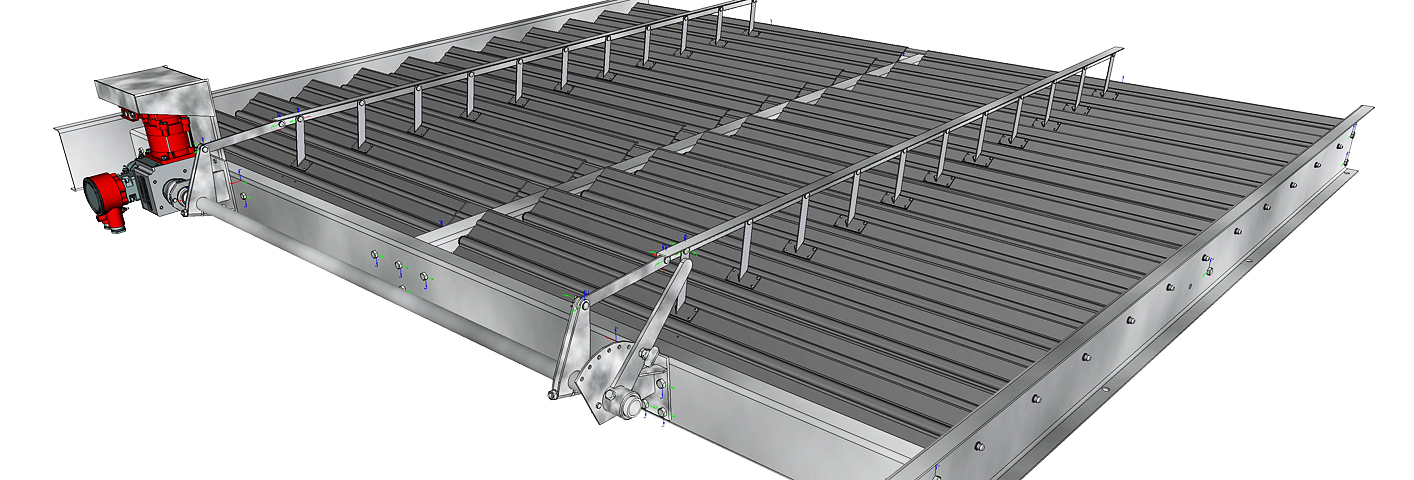

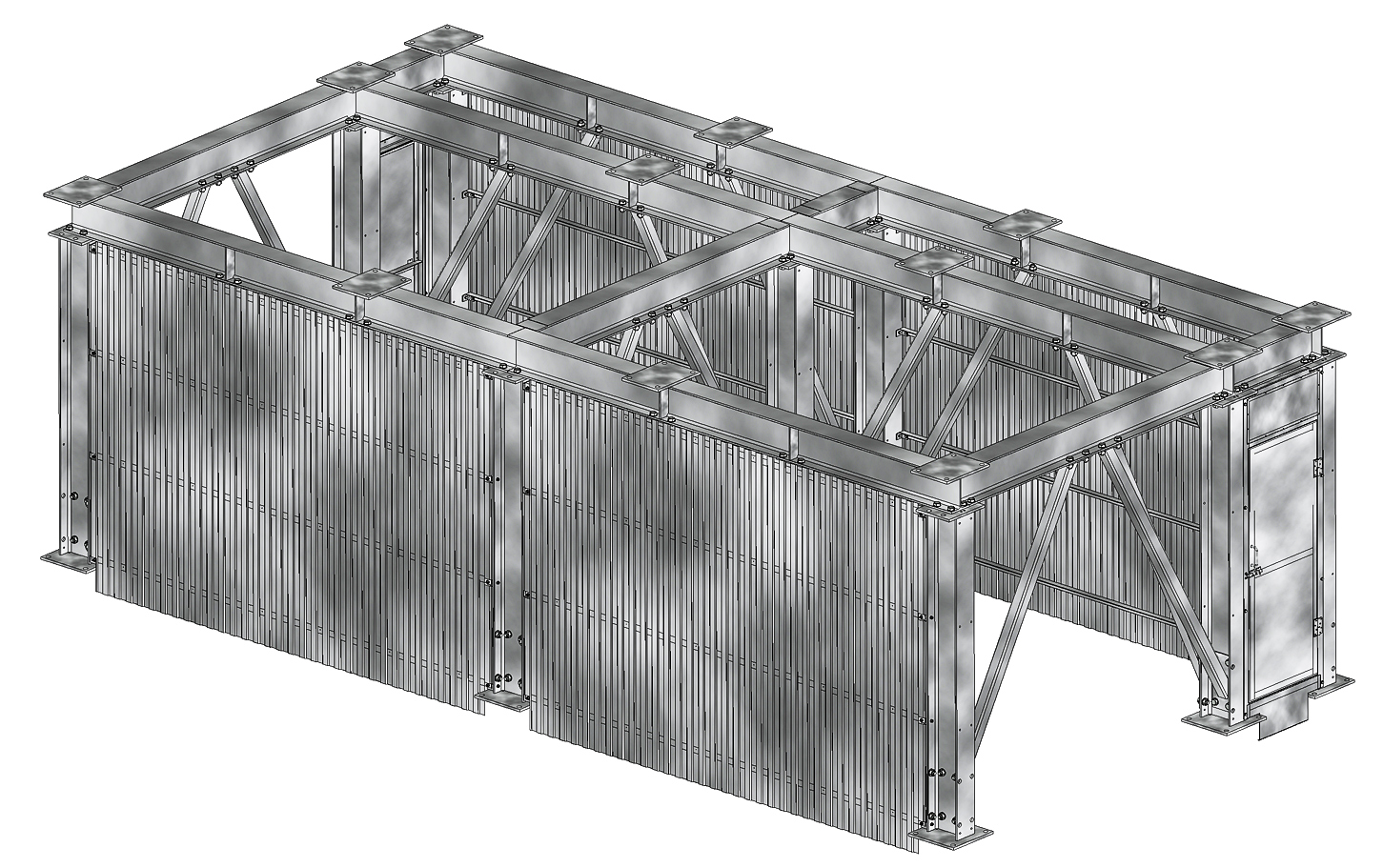

Проект выполнен с высочайшей степенью детализации, спроектированы параметрические изделия, применяемые в данной отрасли машиностроения, произведен расчет лопастей вентиляторов и критических точек срыва пограничного слоя. Общая сборка содержит в себе свыше 12.000 фрагментов, многие из которых имеют сложную геометрию.

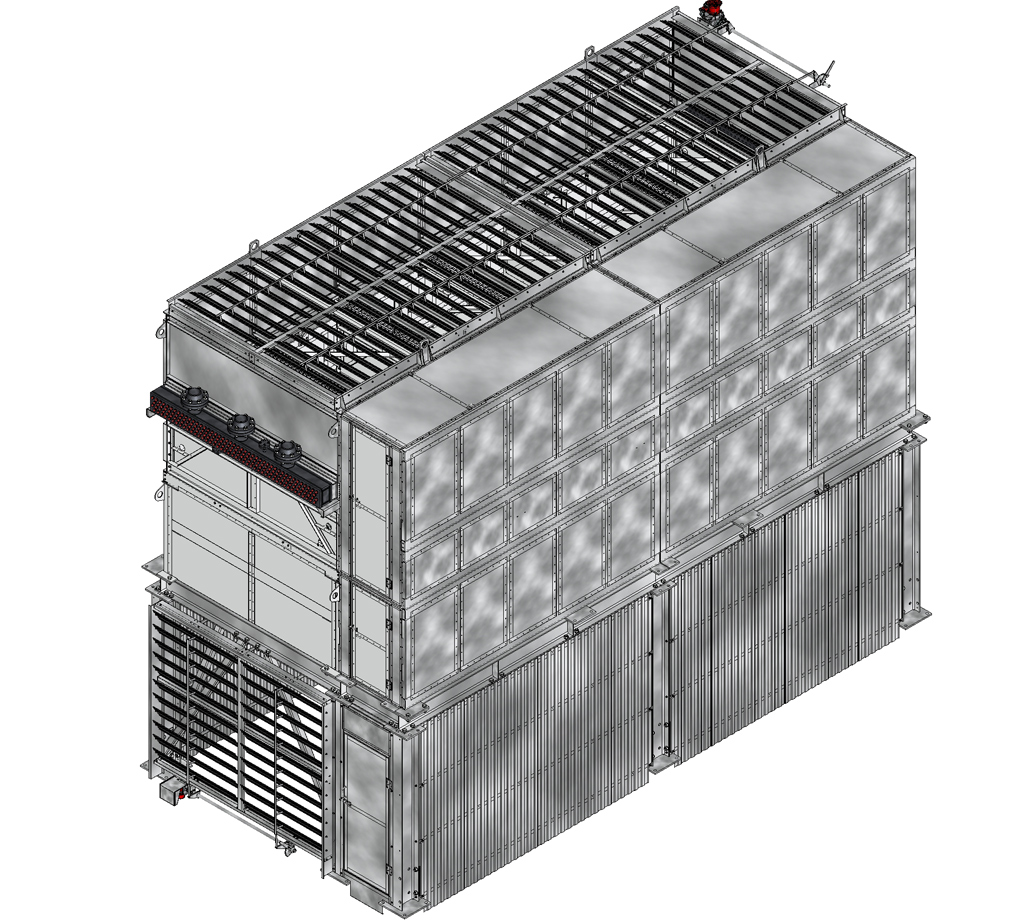

3D-сборка аппарата содержит в себе около 1.500.000.000 (полтора миллиарда) полигонов.

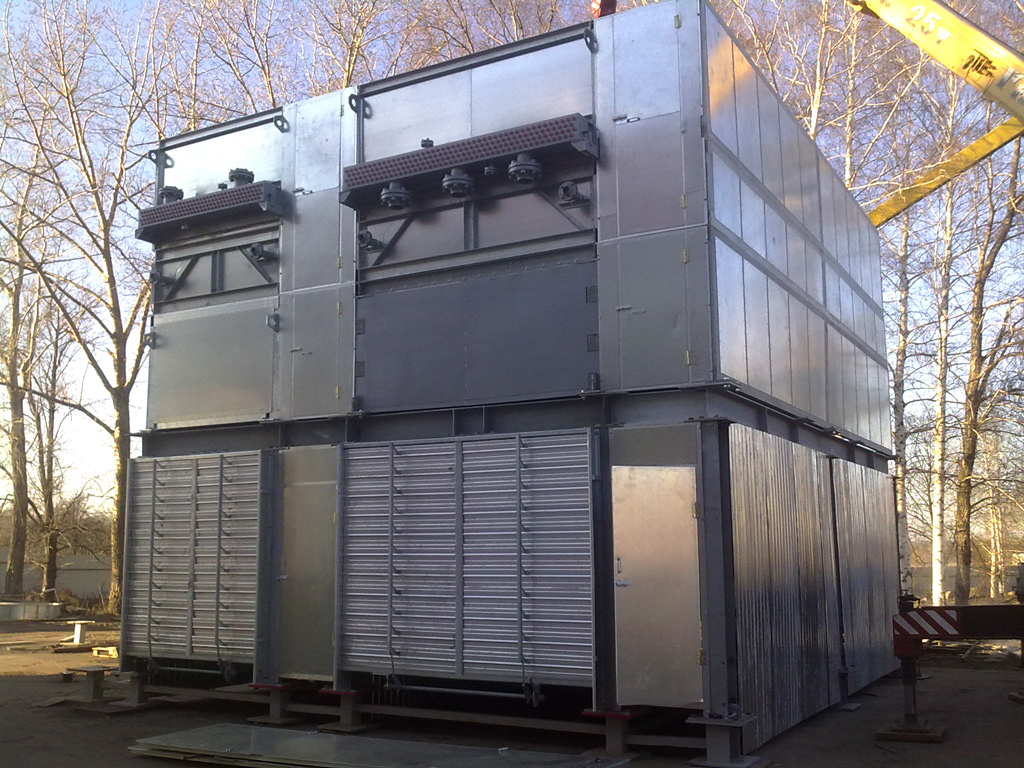

Изделие изготовлено и успешно эксплуатируется.

18.02.2013
