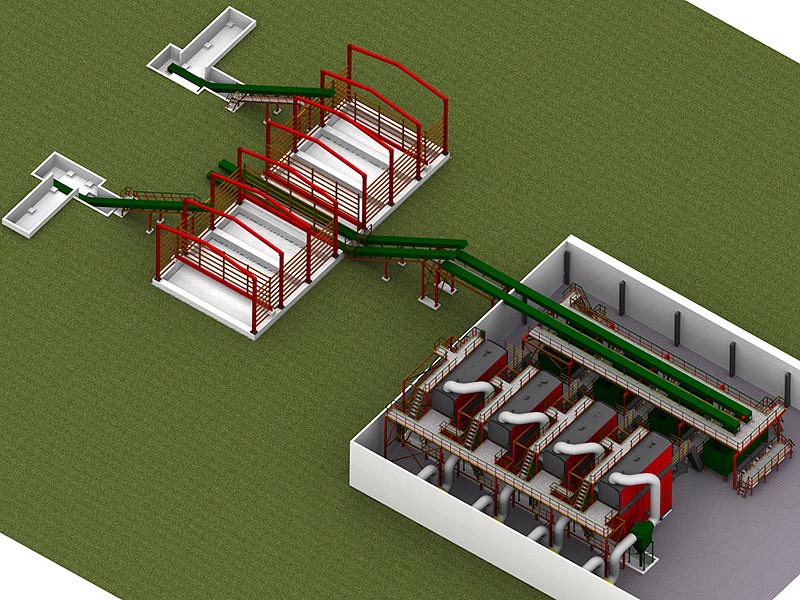

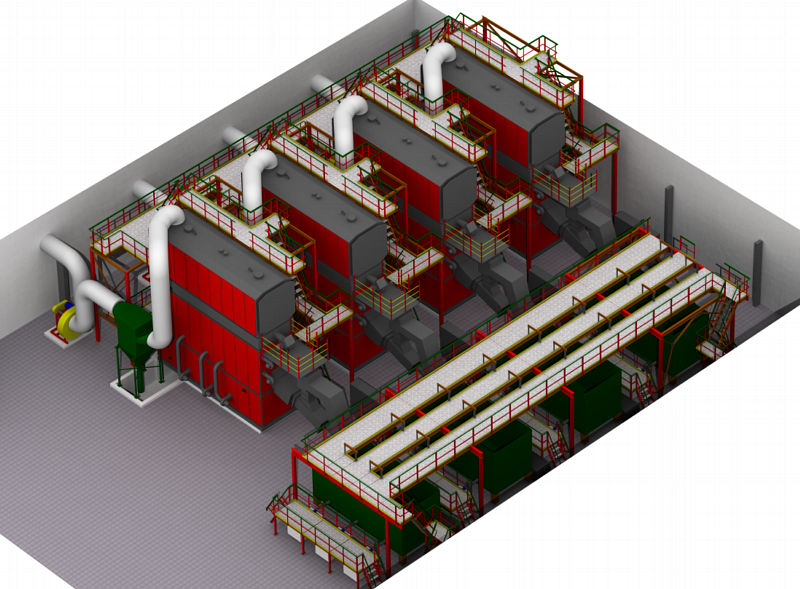

Комплекс площадок обслуживания котлоагрегатов и системы подачи топлива

Автор:  Перфильев Павел Валентинович
Организация:  ООО «НПФ РОСС МТК», г. Северодвинск

Описание проекта

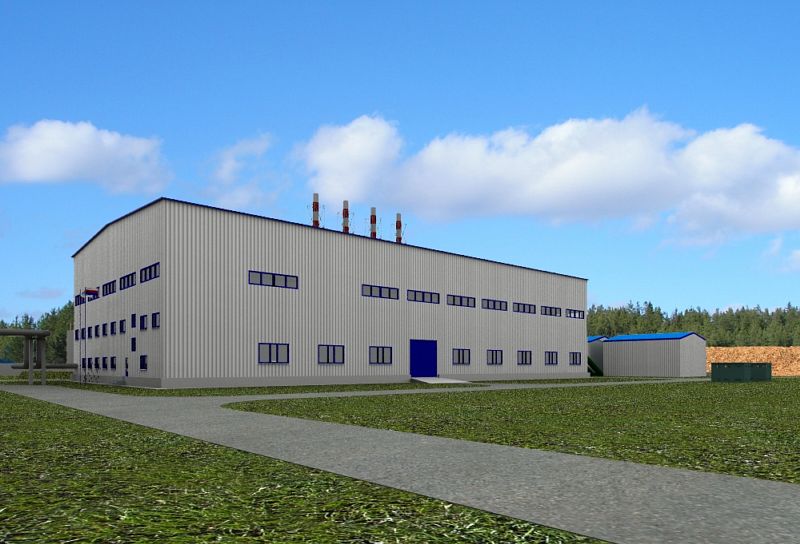

Назначение изделия: обеспечение возможности размещения и обслуживания оборудования водогрейной котельной на биотопливе, проектируемой в поселке Североонежск Архангельской области.

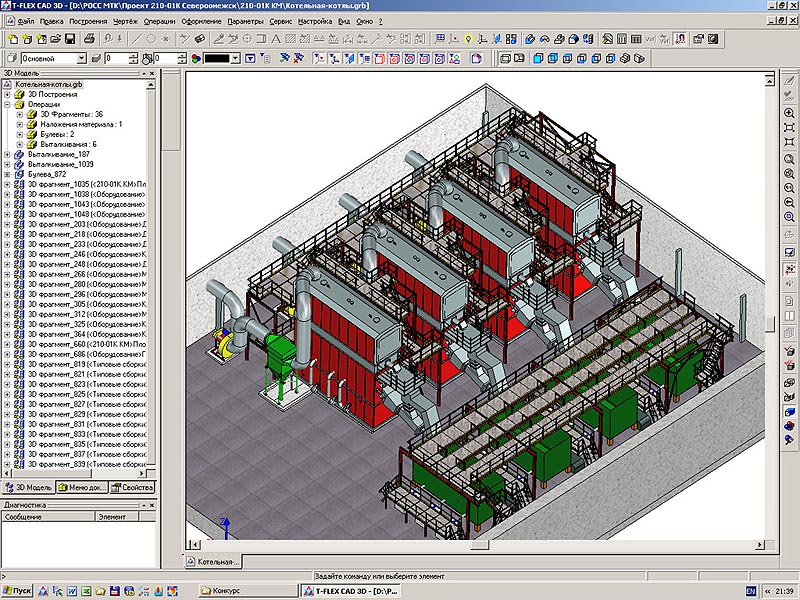

При построении 3D-моделей металлоконструкций активно использовались библиотеки параметрических фрагментов элементов конструкций собственной разработки, а также следующие технологии:
• Планировки для построения 3D-моделей сборок.
• Собственные шаблоны спецификаций и соответствующих настроек системы для обеспечения возможности автоматической генерации спецификаций в соответствии с требованиями стандартов СПДС.
• Так называемые «групповые» фрагменты, когда в сборку вставляется один фрагмент, но при этом в спецификацию записываются данные по отдельным элементам.

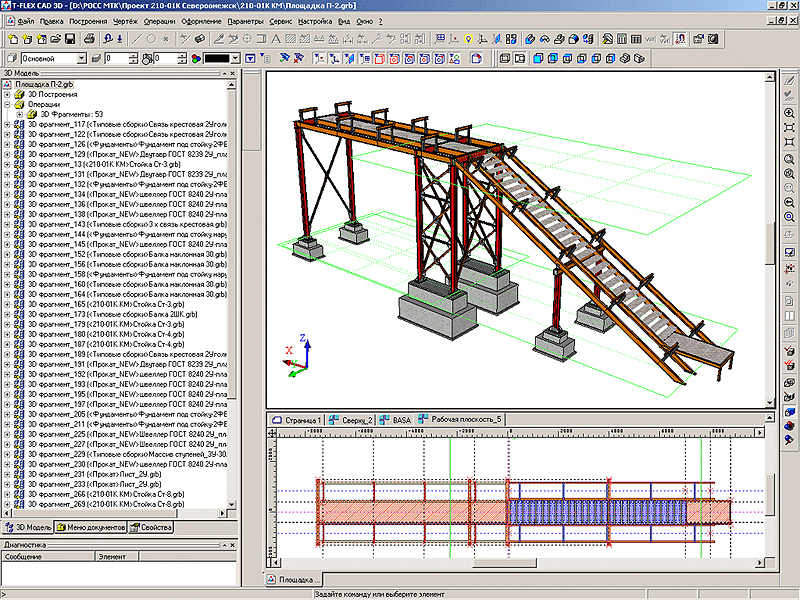

• Параметрические фрагменты с подготовленными чертежами, связанными с моделью только через переменные.
• Создание фотореалистичных изображений.

15.06.2007
