Хвостовая часть конвейера Анжера 38

Автор:  Ковешникова О. И., Милёхина Г. И., Герасимчук В. В., Винниченко В. А., Ерин А. О., Ерин С. О., Скоринов И. В.
Организация:  ОАО «Анжеромаш», г. Анжеро-Судженск
Использованные продукты T-FLEX:  T-FLEX CAD 3D
Отрасль:  Добывающая промышленность

II место конкурса «Эксперт-2007»
Участник конкурса Эксперт

Описание проекта

Предназначен для изменения траектории движения очистного комбайна.

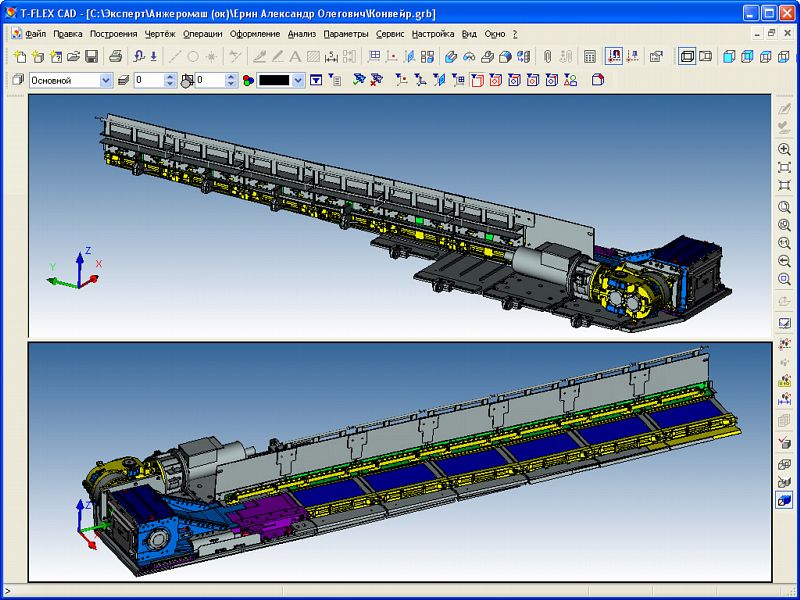

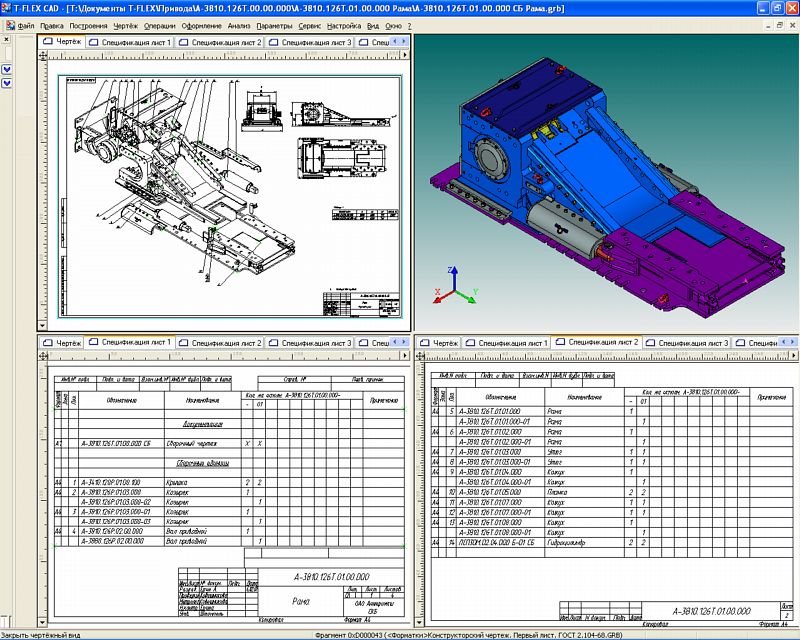

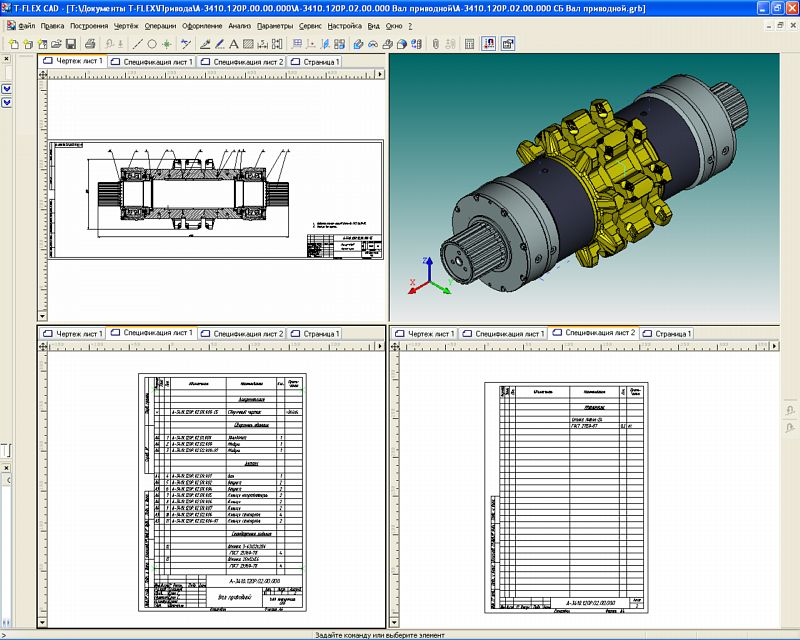

Модель состоит из 5654 фрагментов. Вся конструкторская документация на конвейер получена в T-FLEX CAD. Чертежи оформлялись по проекциям 3D-моделей. Изометрические проекции моделей деталей и узлов конвейера использовались для оформления руководства по эксплуатации и каталога деталей и сборочных единиц.
