Интерьер кухни

Автор:  Скользков Сергей Викторович
Организация:
Использованные продукты T-FLEX:  T-FLEX CAD 3D
Отрасль:

Победитель конкурса "Зачет-2010"
Участник конкурса Зачет

Описание проекта

Цель данного проекта было показать T-Flex CAD не только как программу для проектирования в области машиностроения или строительства, но и как средство, позволяющее создавать и оценивать дизайн интерьеров помещений. Проект показывает лишь графическую составляющую данного направления - рендеринг помещений, максимально приближенный к реальному. Для рендеринга используется последняя версия POV-Ray 3.7 beta 39, обладающий большими возможностями по сравнению с версией 3.6.

Основная работа по проектированию интерьеров помещений условно была разделяется на две части: моделирование объектов интерьера и настройка материалов для рендеринга. Причем последнее может отнимать значительную часть времени. Настройка материалов - тонкая и кропотливая работа, требующая от дизайнера упорства и терпения.

Для проекта была создана собственная библиотека материалов, в состав которой входят такие материалы как: глазурованная плитка, лакированное дерево, тюль, шторы, реалистичное стекло, реалистичный хром, обои под покраску, ламинат, пластики различных видов, матовая краска различных цветов, штукатурка и прочее.

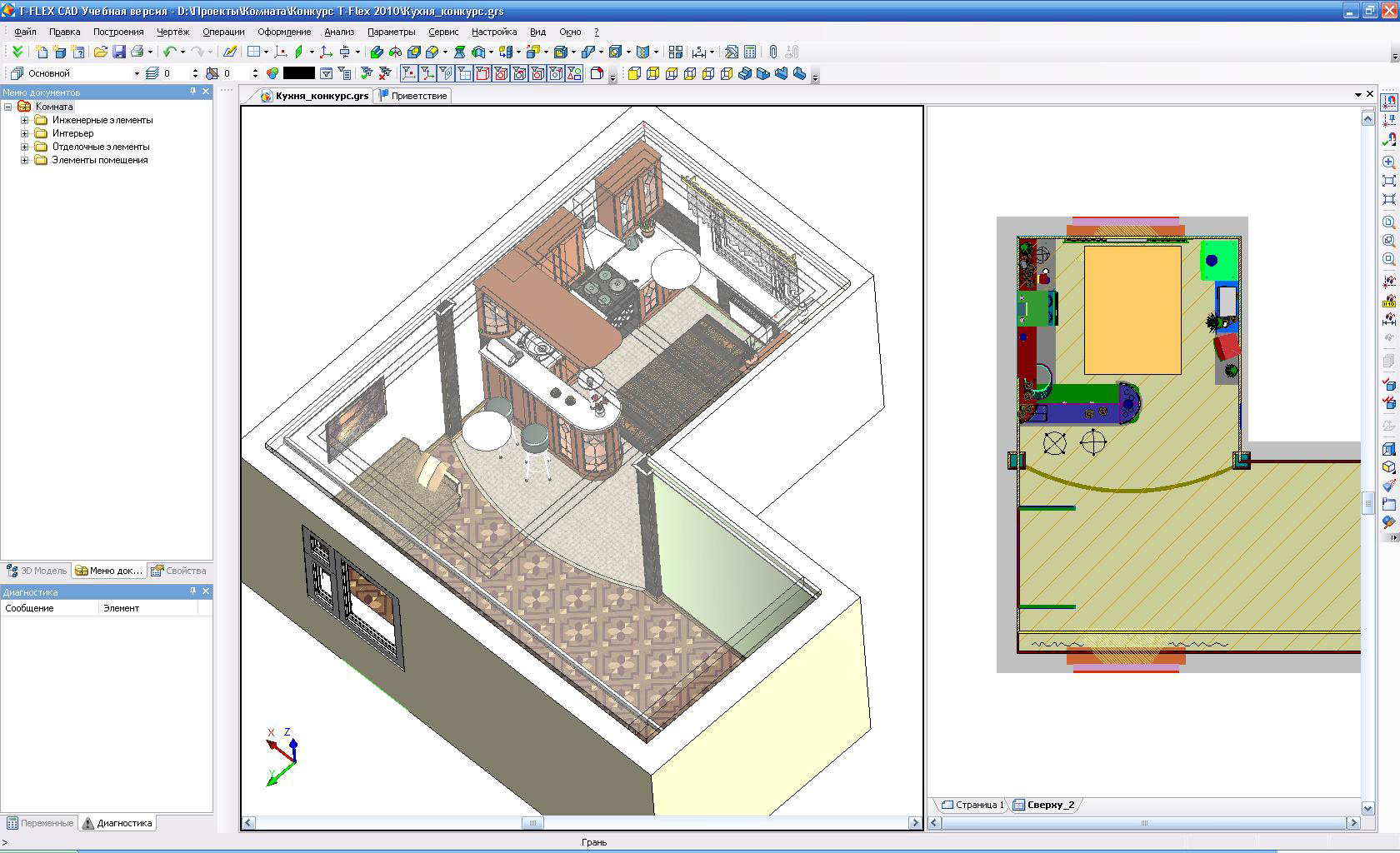

Помещение кухни создавалось выталкиванием с вида сверху стен, пола, потолка, оконных проемов, подоконников и других примитивов. Мебель, посуда и другое оборудование вставлялось в сборку методом планировки, образуя вид сверху всей кухни.

Сборка всех фрагментов осуществляется так же методом планировки. Для шкафов были созданы параметрические фрагменты фасадов, карнизов, столешниц и прочие детали, что позволило быстро создавать комплект кухонной мебели, задавая линиями построения лишь габариты и ключевые точки.

Для достижения высокого фотореализма и ощущения естественного освещения в комнате были использованы следующие приемы: использование функции POV-Ray radiosity (рассеянное освещение), установка источников света возле проемов с применением параметров потери интенсивности света с расстоянием и функций мягкого освещения.

20.12.2010

Просмотров:   1436
Рейтинг:  3.48
