Токарно-фрезерный станок с ЧПУ с линейной наладкой РНС-2

Автор:  Ширшов Андрей Геннадьевич
Организация:  МГТУ им. Н.Э.Баумана
Использованные продукты T-FLEX:  T-FLEX CAD 3D
Отрасль:

III-место конкурса «Зачет-2011»
Участник конкурса Зачет

Описание проекта

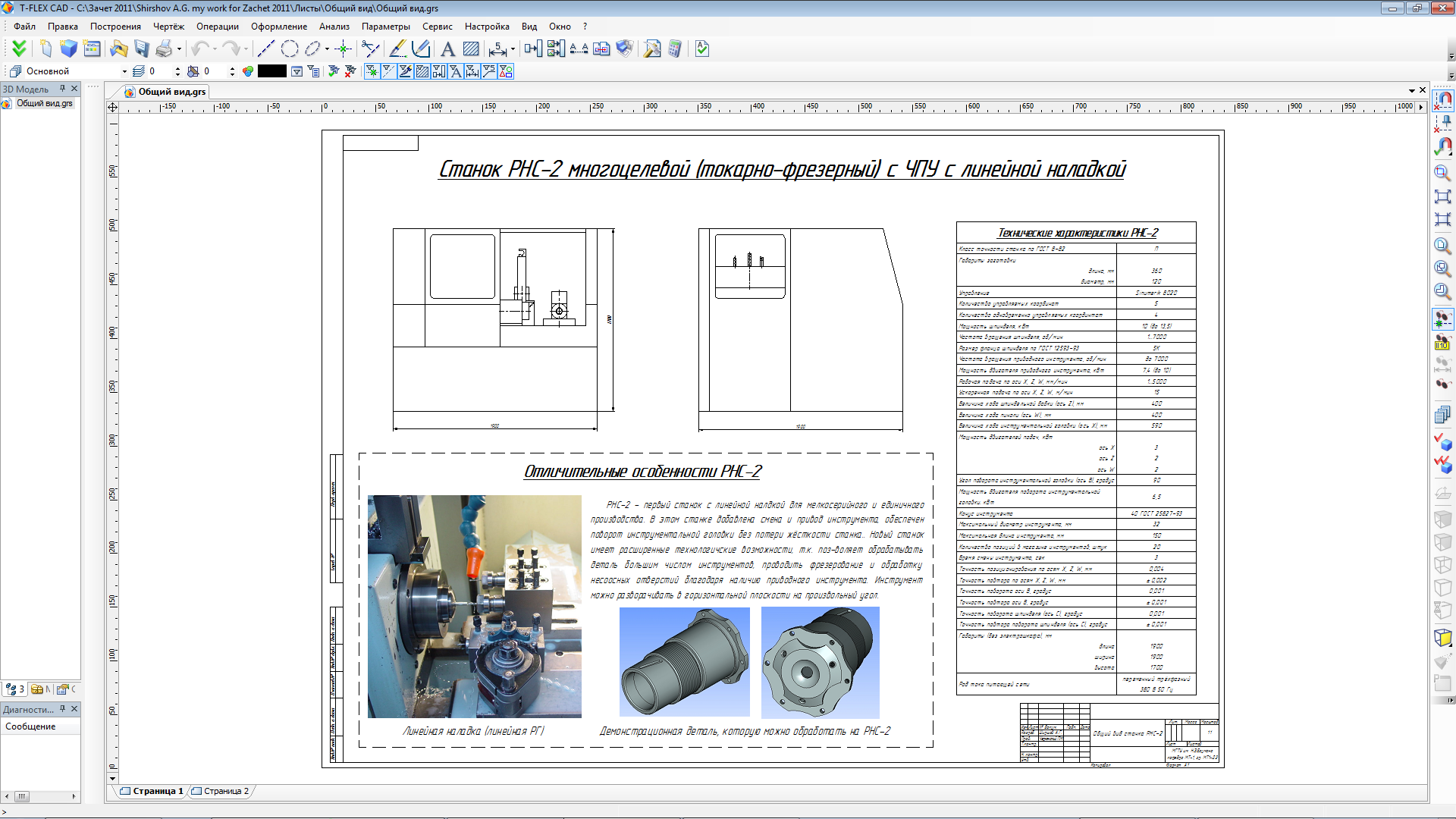

На конкурс представлен токарно-фрезерный станок с ЧПУ с линейной наладкой РНС-2, отличительная особенность которого  -  нестандартное компоновочное решение, обеспечивающее более высокую жёсткость по сравнению с другими станками. Новый станок отличает возможность смены инструмента, наличие привода инструмента и возможность поворота инструмента в горизонтальной плоскости. Эти функции позволяют использовать станки с линейной наладкой в единичном и мелкосерийном производстве (в настоящее время эти станки применяются на крупносерийном и массовом производстве).

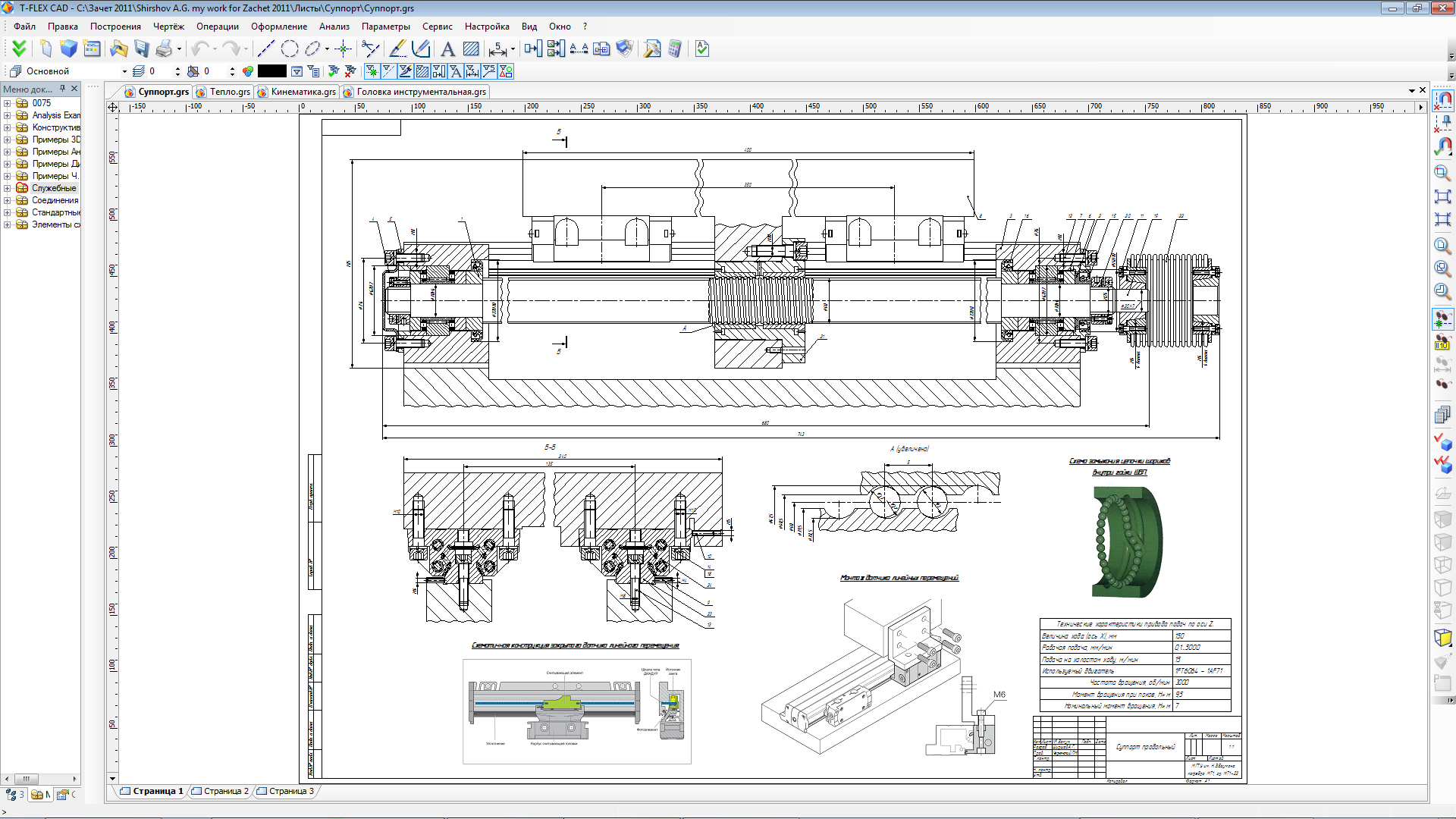

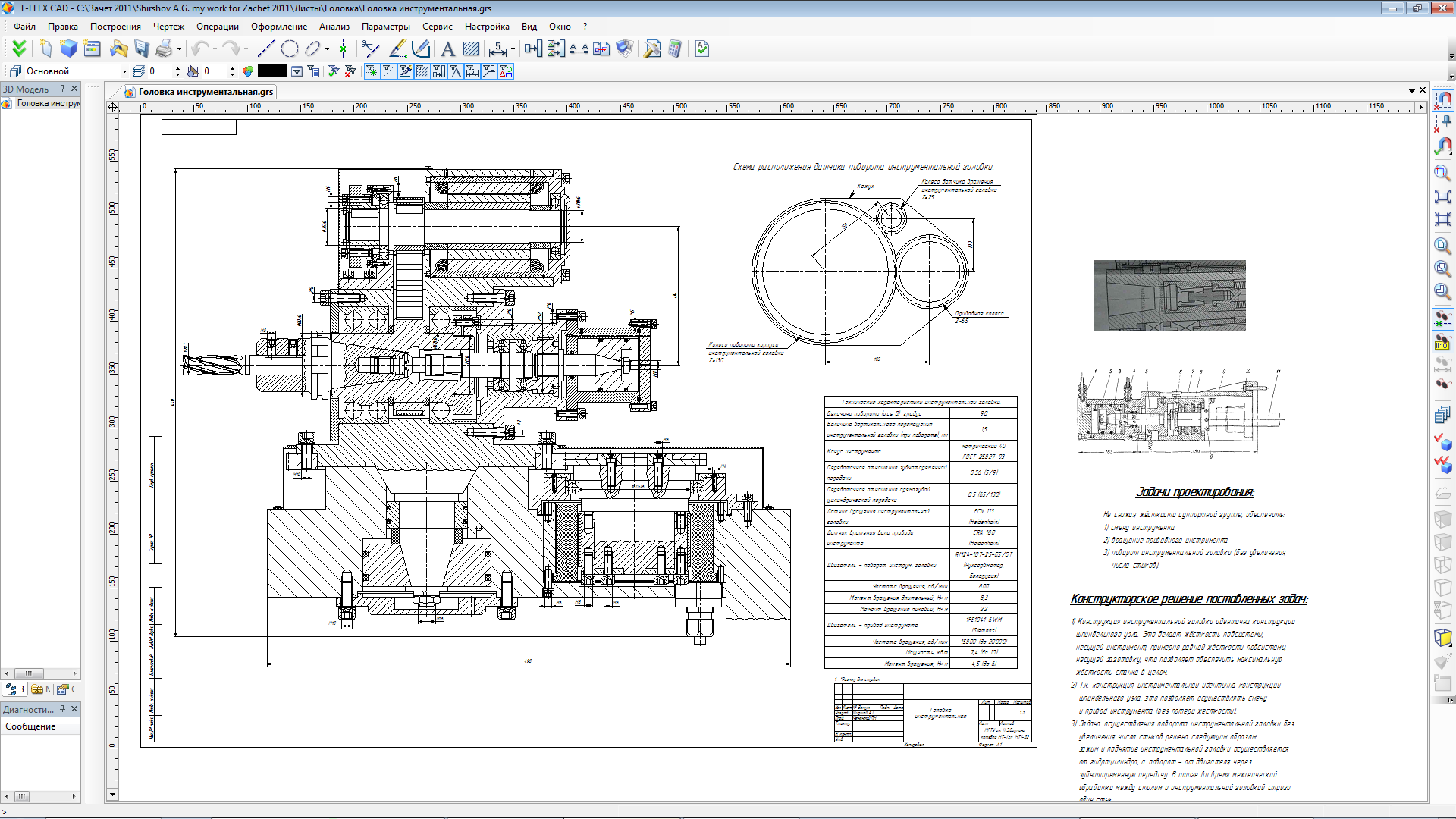

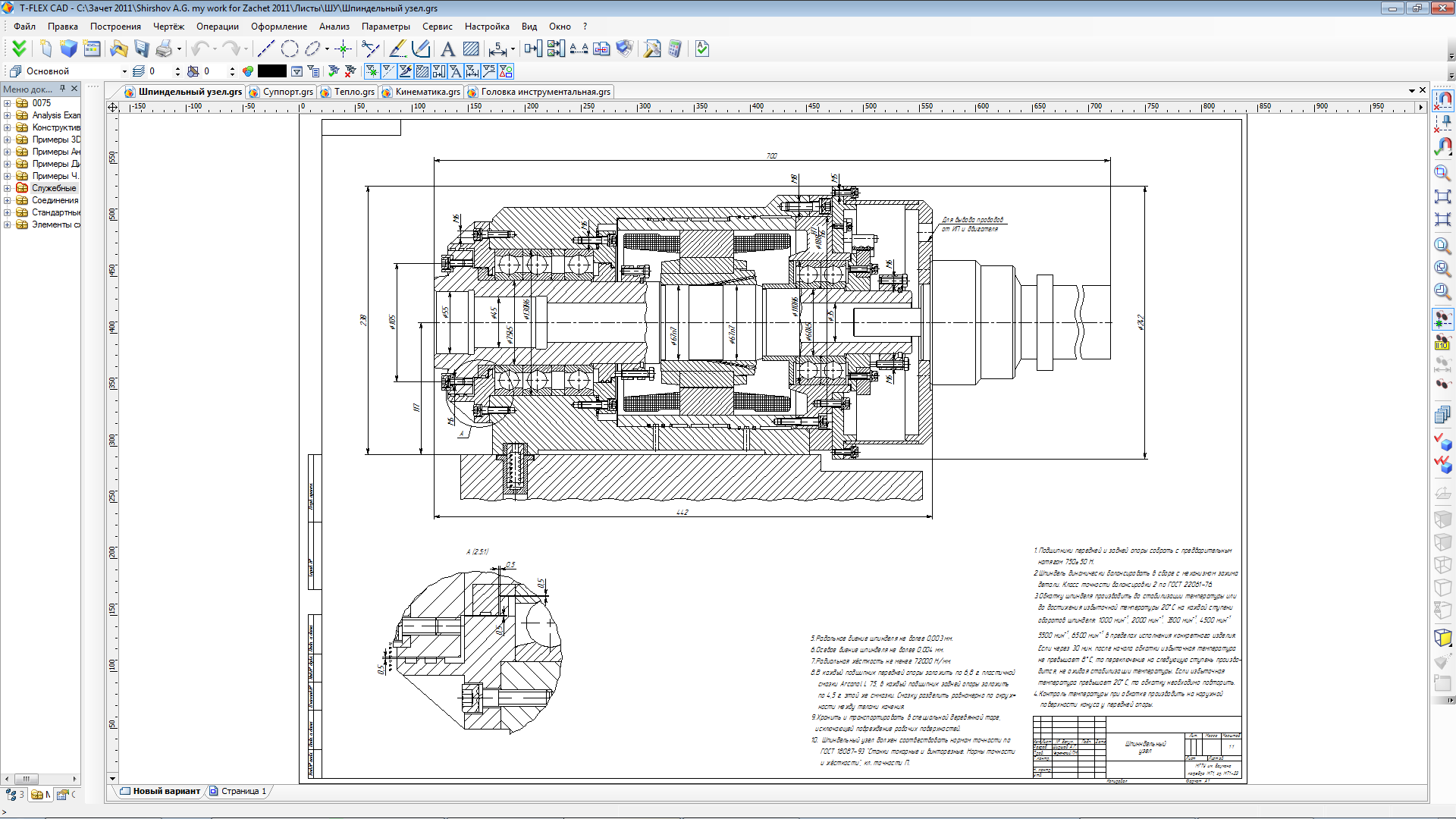

В рамках проекта созданы сложные сборочные чертежи узлов станка, которые в дальнейшем легко модифицировать. Специальная методика создания чертежей, использованная в проекте, значительно ускоряет этот  процесс.

28.12.2011

Просмотров:   1083
Рейтинг:  3.44
