Параметризация и унификация стандартных элементов

Автор:  Курочкин Василий Александрович
Организация:  АО «Уралкриомаш», г. Нижний Тагил

Описание проекта

Проект состоит из нескольких наиболее важных для предприятия элементов: труба, изоляция, царга, днище, оболочка. Идеей для создания каждого элемента послужила возможность упростить работу конструктора, сократить время на выпуск КД, повысить точность вычисления необходимых параметров.

Функциональные возможности T-FLEX CAD, используемые при проектировании: редактор переменных, диалог управления, наличие структуры изделия, наличие спецификации.

Каждый из элементов, входящих в проект, имеет свои особенности:

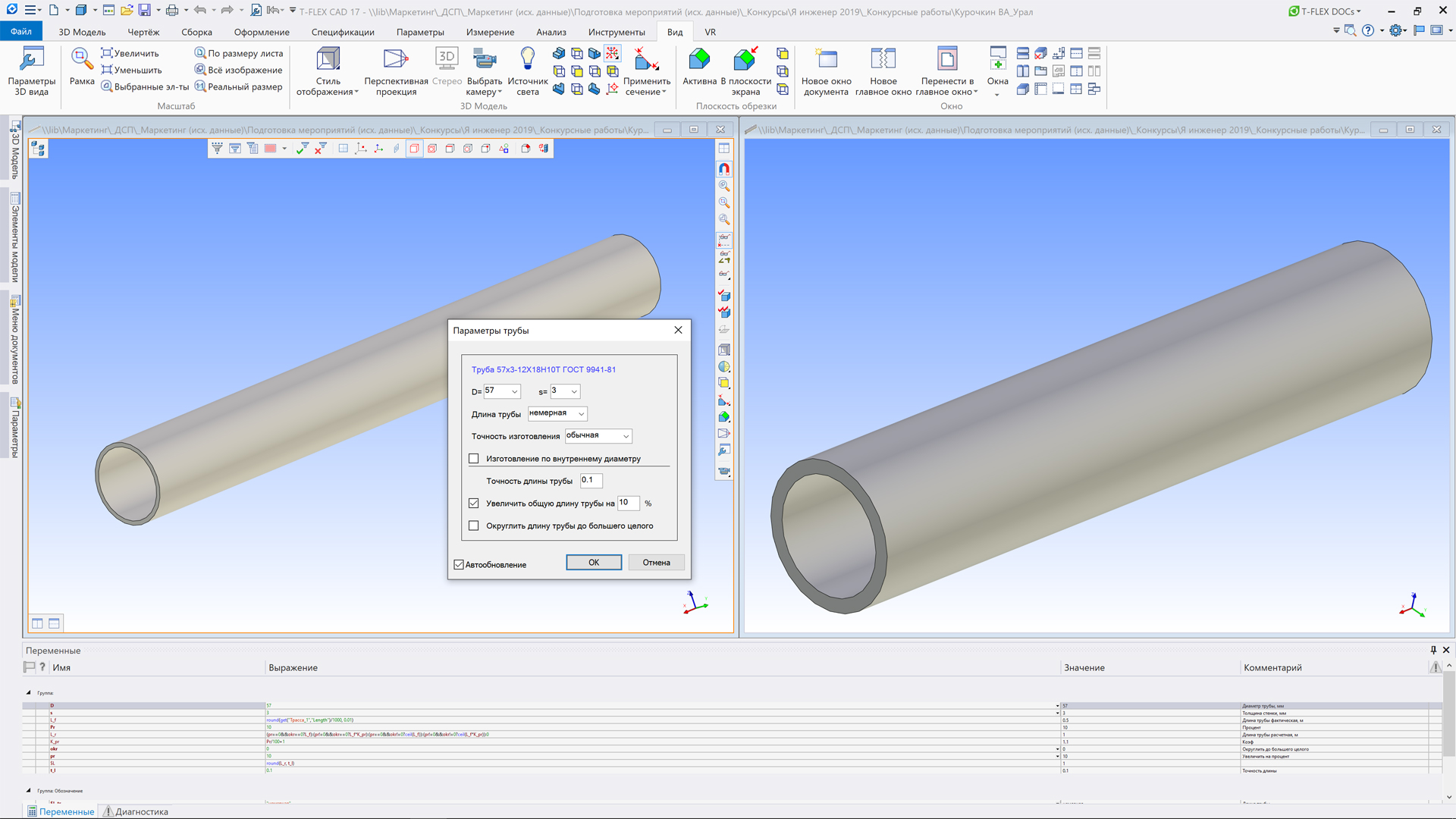

- Труба 12Х18Н10Т ГОСТ 9941-81 (адаптивная трасса). В модели заложено вычисление длины трубы исходя из длины трассы, что позволяет автоматически вычислять длину трубы с заданной точностью. Особенностью является возможность увеличить длину на требуемый процент (запас длины для монтажа). В структуре (спецификации) записываются в раздел материалы. Каждый типоразмер суммируется отдельно, что позволило повысить точность и в разы сократить время на вычисление длины. Применяется для создания моделей трубопроводных систем, систем пневмоуправления (длина труб до нескольких километров) и т.д. Возможно применение и для создания моделей деталей (гнутые трубы, трубы с отв. и т.д.).

- Теплоизоляция трубы_лента_пленка_холст (адаптивная трасса). Параметрическая модель экранно-вакуумной теплоизоляции аналогична модели адаптивной трубы и накладывается на трассу. В модели заложено вычисление требуемого количества каждого из применяемых материалов в зависимости от среднего диаметра изоляции и длины трассы, с учетом перекрытия слоев. В структуре (спецификации) все материалы записываются в раздел материалы, суммируются отдельно, что позволяет повысить точность и сократить время на вычисление требуемого количества материалов. Применяется для создания моделей вакуумных трубопроводов с экранно-вакуумной изоляцией.

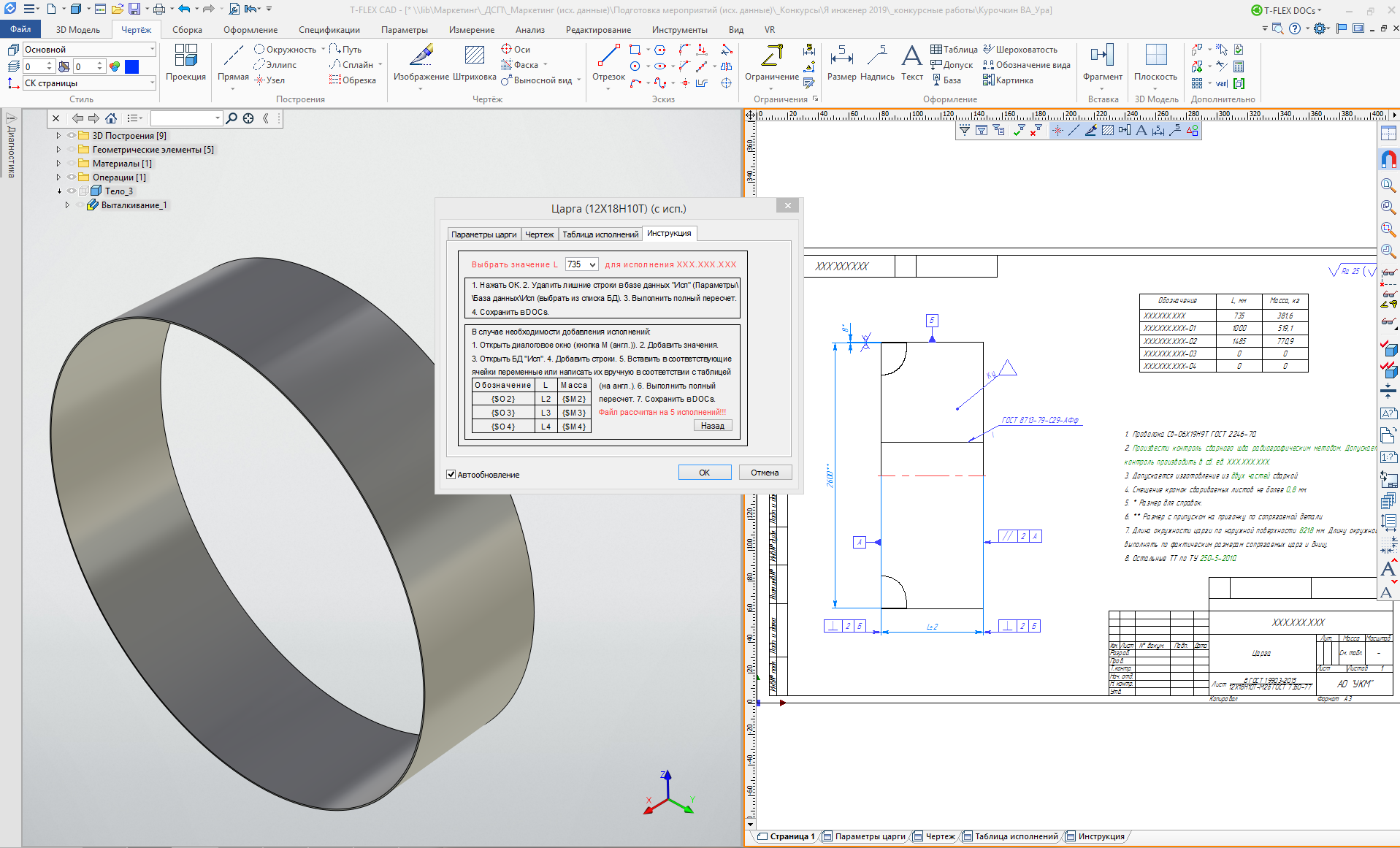

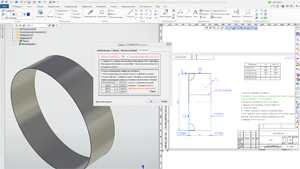

- Царга (12Х18Н10Т), Царга (12Х18Н10Т). Параметрическая модель царги с параметрическим чертежом, сделанная с учетом требований, действующих на предприятии. Является библиотечным элементом (прототип с чертежом), в котором необходимо задать соответствующие параметры и сохранить под нужным именем. Применяется для быстрого создания модели царги и чертежа на неё. Используется в модели оболочки.

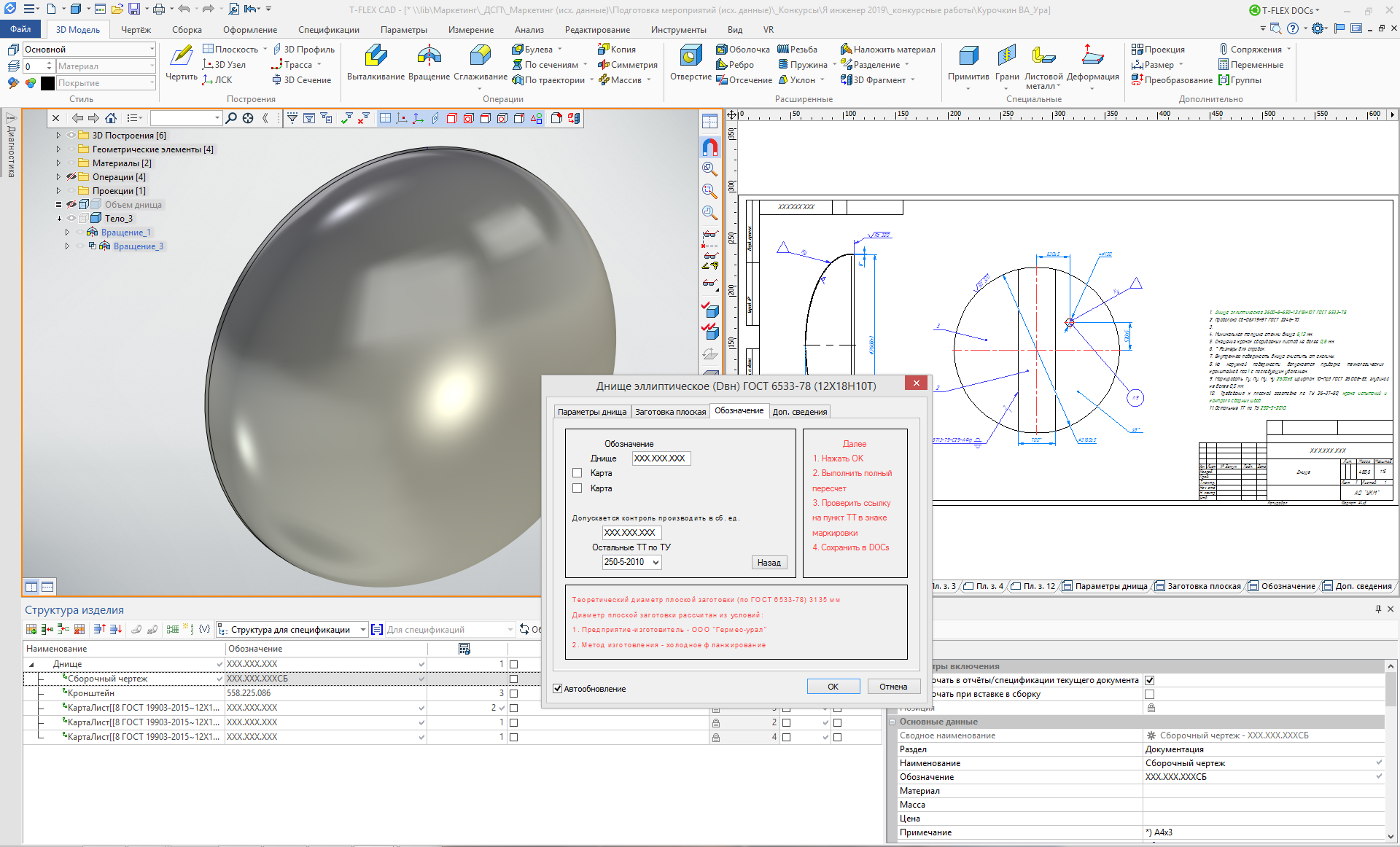

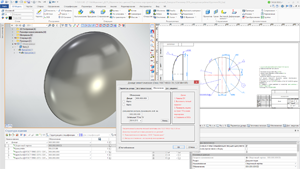

- Днище эллиптическое (Dвн) ГОСТ 6533-78. Параметрическая модель днища с параметрическим чертежом, сделанная с учетом требований, действующих на предприятии. Является библиотечным элементом (прототип с чертежом), в котором необходимо задать соответствующие параметры и сохранить под нужным именем. Применяется для быстрого создания модели днища, чертежа и спецификации на него, что значительно сокращает время. Используется в модели оболочки. Днище полностью соответствует ГОСТ 6533. Особенностью является возможность ввода значений, не предусмотренных ГОСТом. Имеется расчет плоской заготовки, в соответствии с требованиями предприятия изготовителя. Автоматический расчет размеров карт, необходимых для изготовления плоской заготовки.

- Оболочка. Параметрическая модель оболочки (или резервуара). Является заготовкой для быстрого создания модели оболочки (или резервуара). В файле заложен расчет длины оболочки исходя из внутреннего диаметра резервуара и его объема. Результатом расчета является количество и ширина царг.

12.07.2019
