Редактор спецификации

Return to chapter overview



Вызов команды:

Пиктограмма        94

Клавиатура        <><>

Текстовое меню        "Сервис|Спецификация|Редактор"



При вызове данной команды система выдаёт предупреждение о том, что команда является устаревшей и рекомендует использовать новые возможности по созданию спецификаций "Сервис|Спецификация|...".



Команда предназначена для создания и редактирования таблиц спецификации (см. ниже), генерации отчетов спецификации и их предварительного просмотра.

При входе в команду в случае, если в документе нет ни одной таблицы спецификации, пользователю предлагается создать новую таблицу, задав ее прототип и свойства.

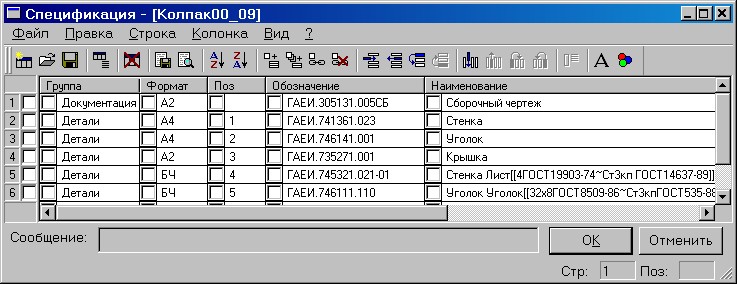

После создания таблицы появляется окно редактора спецификаций.

sp_red

Таблица спецификации содержит следующие колонки:

- Связь.

- Вложенная таблица.

- Группа.

- Наименование.

- Обозначение.

- Количество.

- Материал.

- Масса.

- Примечание.

- Формат.

- Зона.

- Позиция.



Редактор спецификаций имеет следующие группы опций:

1. "Файл":

bm_filenew        <Ctrl><N>Новый. Открытие нового файла спецификаций.

bm_fileopen        <Ctrl><O>        Открыть. Открытие существующего файла спецификаций.

bm_filesave        <Ctrl><S>        Сохранить. Сохранение файла спецификаций.

bm_filepreview        <Ctrl><P>        Просмотр отчёта. Вызов окна просмотра отчёта спецификации. В данном окне вы можете сохранить отчет в виде внешней базы данных формата dBase (Файл|Экспорт).

bm_filereport        <Ctrl><R>        Сохранить отчет.

bm_filedel                Удалить. Удаление таблицы спецификации.

bm_fileprop                Свойства.

<Alt><F4>        Выход. Закрытие окна редактора спецификаций.

Опция bm_filereport - сохранение отчёта выводит на экран окно диалога для выбора типа шаблона таблицы спецификаций:

- шаблон T-FLEX CAD. Выбрав данный тип шаблона, вы можете сохранить отчёт в следующих файлах:

Microsoft Word Document (msword.frm)

Спецификация по ГОСТ (eskdrep.frm)

Microcoft Excel Document (msexel.frm)

Простая спецификация - наименование, количество (simple.frm)

Text Document (text.frm)

Флаг "Закрыть файл после завершения" позволяет закрыть файл с отчетом после окончания работы команды.

- шаблон Cristal Reports. Выбрав данный тип шаблона, вы можете сохранить отчёт в файле Report.rpt (таблица Report.mdb).

Флаг "Вывести сразу на принтер" позволяет распечатать файл отчёта.



2. "Правка" - содержит стандартный набор опций редактирования текстовых строк.



3. "Строка":

bm_fragsel        <Ctrl><A>        Добавить фрагмент. Добавление выбранного фрагмента в текущую строку таблицы спецификаций. В списке находятся все фрагменты чертежа с установленным параметром "Включить в спецификацию".

bm_fragadd                Добавить все фрагменты. Добавляет все фрагменты в таблицу спецификации.

bm_fraglink        <Ctrl><L>        Связать строку с фрагментом.

bm_fragbreak        <Ctrl><B>        Разорвать связь с строкой.

db_8        <Ctrl><I>        Вставить. Добавление строки в таблицу перед текущей строкой.

db_9        <Ctrl><У>        Удалить. Удаление текущей строки таблицы.

db_10        <Ctrl><Down>        Переместить вниз. Перемещение текущей строки на одну позицию вниз.

db_11        <Ctrl><Up>        Переместить вверх. Перемещение текущей строки на одну позицию вверх.



4. "Колонка":

db_12        <Ctrl><Shift><I>Вставить колонку перед текущей.

db_14        Удалить. Удаление текущего столбца таблицы.

db_15        <Ctrl><Left>        Переместить влево.

db_16        <Ctrl><Right>        Переместить вправо.

db_6                Сортировать колонку по возрастанию.

db_7                Сортировать колонку по убыванию.

Связать все поля.

Отвязать все поля.

bm_clmnprop        Свойства.

5. "Вид".

Инструментальная панель.

db_17                        Установить шрифт редактора.

db_18                        Установить цвета редактора.

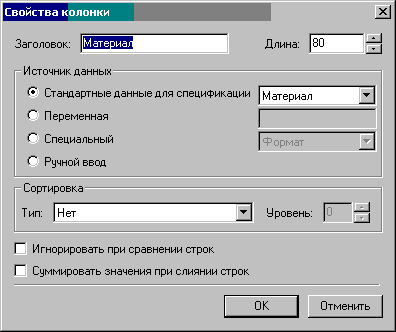

Окно для задания свойств колонки:

sp_sv_kol



Таблица спецификации

Таблица спецификации по своей структуре и способу хранения аналогична внутренней базе данных и редактируется специальным редактором. Отличие таблицы спецификации от базы данных заключается в том, что каждая из ее записей может быть связана с элементом чертежа (фрагментом), а значения полей записи могут быть получены автоматически из фрагмента в соответствии с правилами отбора этих значений. Кроме возможности автоматического отбора значений полей таблицы спецификации существует возможность ручного ввода или подстановки значений переменных текущего чертежа, а также комбинации этих двух способов.

В любом документе системы могут одновременно храниться несколько таблиц спецификации.

Таблица спецификации имеет уникальное в пределах одного чертежа имя. Структура таблицы и правила отбора значений полей колонок таблицы могут быть определены при создании таблицы прототипом таблицы спецификации, а также изменены при последующем редактировании.
