Сложные элементы изображения

Return to chapter overview



Фрагменты



intr19

Фрагменты - чертежи системы T-FLEX CAD, которые могут использоваться в других чертежах, для получения составных (сборочных) чертежей. Фрагментом может быть любой чертеж системы T-FLEX CAD. Под параметрическим фрагментом системы T-FLEX CAD понимается чертеж, при нанесении которого на другой чертеж, вы можете задать его положение и параметры, от которых зависит его изображение. При создании параметрических фрагментов необходимо соблюдать определенные правила, которые подробно описаны в пункте "Способы создания системы координат чертежа".



Картинки



intr20

Картинки - графические изображения чертежей системы T-FLEX CAD и других систем, сохраненные в различных форматах. Картинки, как и фрагменты, можно использовать в других чертежах. При этом изображение картинок будет неизменным,вы можете только задать его положение и масштаб изображения в команде "IP - Создать картинку".

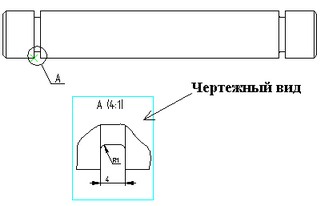

Чертёжный вид



draw5

Чертежный вид - элемент T-FLEX CAD, позволяющий содержимое одной страницы отображать на другой странице в необходимом масштабе. Он представляет собой прямоугольную область заданных размеров, в которой будет отображаться содержимое другой страницы. Основное назначение – объединение на одном чертеже элементов, выполненных в разном масштабе. Наиболее распространенным является использование чертежного вида для построения выносных элементов.
