Параметры размеров

Return to chapter overview



При вызове команды создания размера в окне свойств в разделе "Опции"  содержится вспомогательный параметр – "Показывать диалог параметров при создании каждого элемента". Если данный параметр включён, в команде создания размера после задания положения размера на чертеже на экране будет автоматически появляться окно диалога параметров размера (опция )



Такой режим позволяет работать так же, как в предыдущих версиях T-FLEX CAD – сначала указать положения размера на чертеже, а затем задавать его параметры.

Автовыравнивание размера. Если опция активна, то, при уменьшении размера до определённых значений, система автоматически расположит размерное число и стрелки снаружи.

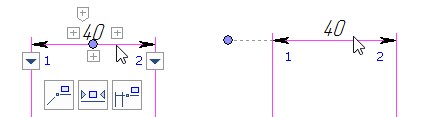

Показывать панель инструментов. Если опция активна, то, при наведении курсора на размер, будут появляться дополнительные маркеры и опции для работы с размером.



Параметры на закладках данного диалога дублируют параметры в окне свойств. Кроме того, диалог параметров содержит ряд дополнительных настроек. Прежде всего, это общесистемные параметры: уровень, слой, приоритет, цвет. Также в диалоге параметров есть дополнительная закладка, содержащая настройки шрифта. Эта закладка является типовой для многих элементов системы (размеры, надписи, шероховатости, допуски формы и расположения). На ней можно задать необходимые настройки шрифта, которым будет отображено значение размера. Если значение какого-либо параметра данной закладки отображается в квадратных скобках, то оно будет взято с закладки "Шрифт" диалога команды "Параметры документа".



- Параметры размеров. Закладка "Общие"

- Параметры размеров. Закладка "Стиль"

- Параметры размеров. Закладка "Допуск"

- Параметры размеров. Закладка "Альтернативный размер"

- Параметры размеров. Закладка "Шрифт"



Смотри: Размеры, Команда Dimension, Типы размеров
