Параметры вращения

Navigation:  »No topics above this level«

Параметры вращения

Return to chapter overview



Закладка "Общие". Задаёт общие параметры операции.

- Имя. Имя операции уникально, оно отражает по умолчанию порядковый номер проведенной операции ("Вращение_0" и т.д.). В момент создания имя операции не отражается в окне параметров. Созданное имя можно посмотреть и отредактировать в команде 3ERO.



Закладка "Операция".

- Угол поворота. Величина угла, на который поворачивается образующий контур вокруг оси вращения. Параметр недоступен, если заданы начальная и конечная точки вращения.

- Начальный угол. Угол задаёт начальное положение контура относительно его исходного положения. Параметр недоступен, если задана начальная точка вращения.

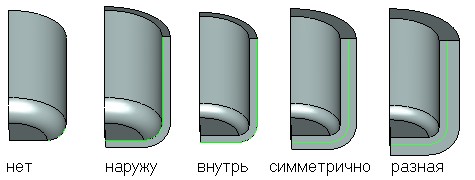

- Тонкостенный элемент. Если флаг установлен, то результатом операции будет тонкостенное тело. Толщина стенок зависит от значения параметра "Толщина":

3ro_6

При значении "Нет" результатом операции будет листовое тело.

Значение 1. Значение параметра задаёт приращение толщины стенки, которое откладывается наружу от исходного контура.

Значение 2. Значение параметра задаёт приращение толщины стенки, которое откладывается внутрь от исходного контура.

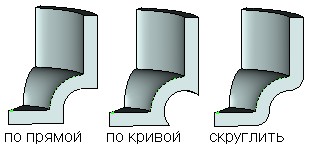

Разрывы. Значение параметра определяет способ обработки зазоров, которые могут образовываться между теми гранями тела, которые создаются системой для придания толщины телу вращения.

3ro_7

По кривой – строится продолжение кривых (сегментов), образующих  исходный контур.

По прямой – из точки разрыва строятся прямые линии, касательные к линиям контура в их конечных точках.

Со скруглением – строится скругление между конечными точками соседних сегментов создаваемого контура.



Параметры сглаживания. При создании операцией вращения твёрдого тела возможно задать параметры сглаживания его рёбер. Сглаживание в начале и в конце создаётся только при вращении на угол меньше 360 градусов.

В начале. Задаёт тип сглаживания исходной поверхности.

 Тип. (Скругление. Фаска.)

 Радиус (смещение). Задаёт значение радиуса скругления (смещения фаски). Параметр не действует при вращении на полный оборот или, если какая-либо точка контура принадлежит оси вращения.

3ro_8

В конце. Задаёт тип сглаживания целевой поверхности.

 Тип. (Скругление. Фаска.)

 Радиус (смещение). Задаёт значение радиуса скругления (смещения фаски). Параметр не действует при вращении на полный оборот или если какая-либо точка контура принадлежит оси вращения.

3ro_9

Сглаживание боковых рёбер. Задаёт радиус сглаживания на боковых рёбрах операции.

3ro_10

Закладка "Преобразование"



Установить по умолчанию. Выбранная опция означает, что заданные общие параметры будут использованы для всех последующих операций.



Смотри: 3R
