Закладка "3D"

Previous pageReturn to chapter overviewNext page

clip0486

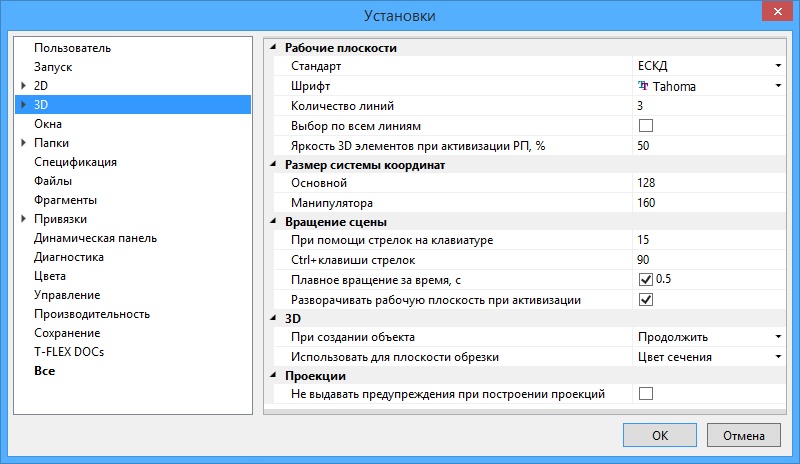

Данная закладка присутствует только в трёхмерной версии системы. Она задаёт установки, которые используются при работе с 3D моделью.

Группа параметров Рабочие плоскости задаёт различные параметры рабочих плоскостей:

Стандарт. Выбранный стандарт задаёт расположение стандартных рабочих плоскостей: ANSY – вид спереди, вид снизу и вид справа, ЕСКД – вид спереди, вид сверху и вид слева.

Шрифт. Выбранный шрифт используется для отображения имени рабочей плоскости (или её типа, в зависимости от настроек) в 3D окне.

Количество линий. Данный параметр определяет количество вспомогательных внутренних линий на изображении рабочей плоскости в 3D окне.

Выбор рабочих плоскостей при работе в 3D окне по умолчанию производится только по наружным линиям (границам) рабочей плоскости. При необходимости можно разрешить выбор рабочих плоскостей по любым линиям изображения рабочей плоскости (и граничным, и внутренним), установив флажок Выбор по всем линиям.

Яркость 3D элементов при активизации РП, % задаёт яркость 3D элементов при черчении на грани или поверхности.

Группа параметров Размер системы координат позволяет задать размер изображения системы координат в 3D сцене:

Основной. Задаёт размер изображения системы координат, отображаемой в левом нижнем углу 3D окна.

Манипулятора. Задаёт размер манипулятора в виде системы координат, используемого в ряде 3D команд.

Группа параметров Вращение сцены задаёт режимы, позволяющие вращать 3D сцену на определённые углы:

При помощи клавиш. Задаёт угол в градусах, на который будет поворачиваться 3D сцена, при использовании клавиш управления курсором, а также клавиш <Page Up> и <Page Down>.

Ctrl + клавиши стрелок. При помощи данного параметра можно задать второй режим вращения 3D сцены на угол, отличный от предыдущего. Работает аналогично параметру “при помощи стрелок”, но только в сочетании с клавишей <Ctrl>.

Плавное вращение за время. Данный параметр устанавливает режим, в котором происходит плавное вращение 3D сцены в момент выбора стандартных направлений взгляда. В поле справа можно задать время плавного поворота в секундах.

Следует отметить, что если установлен режим вращения 3D сцены вокруг глобальных осей (командой 3RS: Вращать вокруг глобальных/локальных осей), то 3D сцена будет вращаться вокруг осей мировой системы координат. В противном случае 3D сцена вращается вокруг осей координатной системы экрана.



Разворачивать рабочую плоскость при активизации. При установке данного параметра при вызове команды Активизировать рабочую плоскость будет осуществляться разворот 3D сцены в положение, соответствующее виду выбранной рабочей плоскости.



Группа 3D:

При создании объекта. Данный параметр определяет действия системы после создания 3D элемента:

Продолжить. Система продолжает выполнение 3D команды после создания любого элемента.

Выйти из команды. Команда автоматически завершается после создания любого элемента.

clip0487

Выбрать объект. Команда автоматически завершается после создания любого элемента. Если созданный 3D элемент является элементом построения, он помещается в селектор (выбирается). Данный режим может быть удобен, когда пользователь создаёт элемент и сразу выполняет действие над ним (построение рабочей плоскости – её активизация, построение профиля – выталкивание).

Использовать для плоскости обрезки. В выпадающем списке можно выбрать один из вариантов: цвет сечения, цвет тела или материал тела. Он будет использован для отображения плоскости обрезки.



Группа Проекции:

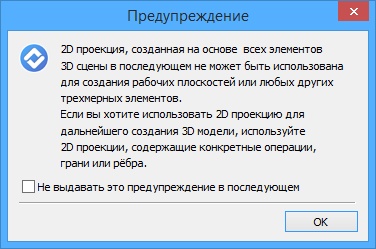

Не выдавать предупреждение при построении проекций. При установленном флаге не будет отображаться предупреждение при построении 2D проекции на плоскости, созданной на основе всех элементов 3D сцены.

clip0488



Смотри: Параметры команды SO, SO
