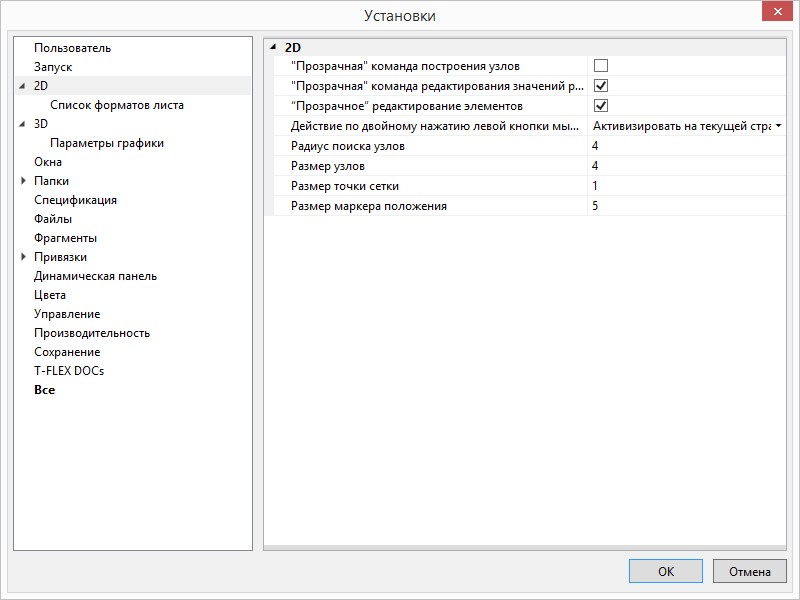

Navigation:  Основные положения работы с документом > Настройка установок системы > Закладка "2D"



“Прозрачная” команда построения узлов. При установке этого параметра появляется возможность, находясь в любой команде системы, вызвать команду “N” и построить узел, не прерывая действующую команду.

“Прозрачная” команда редактирования значений размеров. Данная опция включает или выключает прозрачный режим работы команды Параметры > Размеры, которая  позволяет  выбирать  размеры на чертеже и редактировать их номинальные значения. При этом находятся элементы построения, отвечающие за значение размера, и перемещаются (если это возможно) в соответствующее новому номиналу положение.

“Прозрачное” редактирование элементов. Когда данный параметр включён, при выборе 2D элементов с помощью в режиме ожидания команды автоматически запускается команда редактирования выбранного элемента. При отключённом параметре после выбора 2D элемента ничего не происходит, система ожидает команд пользователя. По умолчанию параметр включён.

Действие по двойному нажатию левой кнопки мыши для чертёжных видов. Параметр позволяет выбрать действие, выполняемое системой при двойном нажатии , в случае выбора чертёжного вида: “Активизировать на текущей странице”, “Редактировать свойства”, “Активизировать в новом окне”.

Радиус поиска узлов. Задаёт размер радиуса поиска узлов на экране в пикселях. Радиус поиска применяется при построении новых узлов в режиме «свободного» рисования. Если курсор попадает в радиус поиска какого-нибудь узла, то выбирается именно этот узел, и новый узел не создаётся.

Размер узлов. Задаёт размер узла на экране в пикселях.

Размер точки сетки. Задаёт размер точек сетки на странице в пикселях. Настроить отображение сетки на странице можно с помощью команды Редактирование > Сетка.

Размер маркера положения. Задаёт размер маркера положения. Маркер положения задаёт положение размера и значения на нём при редактировании.



Смотри: Содержание, Параметры команды SO, SO
