Создание стандартных рабочих плоскостей в окне 3D вида

Return to chapter overview



Стандартные рабочие плоскости соответствуют шести стандартным видам, используемым в черчении. Стандартными рабочими плоскостями являются фронтальный вид, вид сзади, вид сверху, вид снизу, вид слева, вид справа.

Стандартные рабочие плоскости создаются с помощью команды "3W: Создать рабочую плоскость".

Можно создание рабочих плоскостей начать с задания двух стандартных рабочих плоскостей. Первый вариант - фронтальный вид и вид слева для стандарта ЕСКД (вид справа для стандарта ANSI). Второй вариант - фронтальный вид и вид сверху для стандарта ЕСКД (вид снизу для стандарта ANSI). Стандарт видов устанавливается в параметре "Стандарт рабочих плоскостей" на закладке "3D" команды "SO: Задать установки системы".

Для создания стандартной рабочей плоскости или набора плоскостей вызовите опцию (<S>) и укажите в появившемся окне требующиеся типы рабочих плоскостей.

Установите флажки для одной или нескольких стандартных рабочих плоскостей или воспользуйтесь соответствующими графическими кнопками для создания набора рабочих плоскостей. Выбор кнопок стандартных раскладок приводит к автоматическому завершению диалога. Если выбор осуществляется из списка, то нужно подтвердить выбор, нажав кнопку "OK" (для отмены выбора нажмите кнопку "Cancel").

Каждой рабочей плоскости будет соответствовать отдельная страница чертежа. Положение рабочей плоскости в пространстве таком случае определяется мировой системой координат. Изменить положение точки начала координат рабочей плоскости можно только при её редактировании, указав узел на соответствующей странице чертежа.

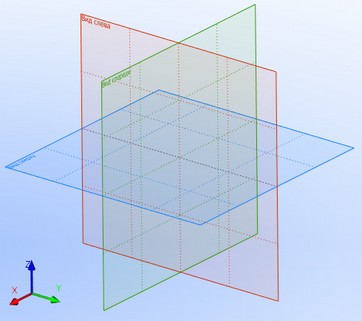

На рисунке показана визуализация трех рабочих плоскостей в 3D окне.



Смотри: Содержание , Создание рабочих плоскостей
