Закладка "Фрагмент 2D"

Previous pageReturn to chapter overviewNext page

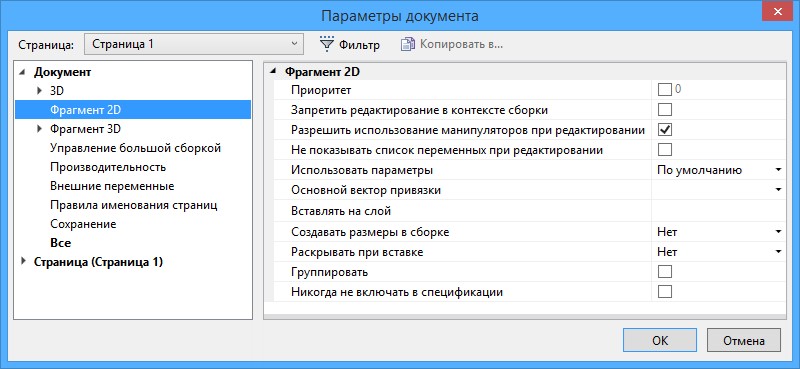

На закладке 2D Фрагмент можно задать параметры работы с фрагментами в сборочном чертеже:

Приоритет. Установка данного параметра позволяет задать значение приоритета, который будет назначен фрагменту при вставке документа в сборочный чертёж.

Запретить редактирование в контексте сборки. При включении этого параметра блокируется редактирование данного документа в контексте сборки.

Разрешить использование манипуляторов при редактировании. Если флажок установлен, при вставке данного документа как 2D фрагмента в сборку в режиме редактирования фрагмента будут доступны манипуляторы, позволяющие менять значения внешних переменных фрагмента при помощи курсора мыши.

Не показывать список переменных при редактировании. Включение данной опции блокирует отображение флажков “Просмотр” и “Список переменных” в диалоге переменных фрагмента при его редактировании. Опция работает только в том случае, если для редактирования переменных фрагмента используется пользовательский диалог.

Использовать параметры. Параметр позволяет указать, какие настройки чертежа будут использоваться при вставке данного документа как фрагмента в сборку:

По умолчанию. Будут использоваться настройки, указанные в сборке в параметрах по умолчанию 2D фрагмента;

Документа фрагмента. Будут использоваться настройки текущего документа;

Текущего документа. Будут использоваться настройки сборочного чертежа.

Основной вектор привязки. Данный параметр устанавливает основной вектор привязки, используемый при вставке данного документа как 2D фрагмента. Параметр дублирует соответствующий флажок в свойствах вектора привязки.

Вставлять на слой. Параметр указывает имя слоя, на который будет помещён 2D фрагмент при вставке данного документа в сборку.

Создавать размеры в сборке. Опция отвечает за способ создания размеров, существующих в файле 2D фрагмента, в сборке. Если на 2D фрагмент нанесены размеры, то при вставке такого фрагмента в сборочный чертёж размеры преобразуются в отдельные элементы. Так, как если бы они были проставлены в самом сборочном чертеже.  Имеется три варианта создания размеров:

- Нет. В сборку переносятся размеры, находящиеся в файле фрагмента. Эти размеры нельзя редактировать в сборке, так как они являются частью фрагмента.

- Автоматически. При вставке фрагмента, в сборке будут автоматически создаваться размеры. Эти размеры создаются в самой сборке, а не переносятся из файла фрагмента. Такие размеры создаются на основе размеров, созданных в файле фрагмента, т.е. их положения и привязки наследуются из фрагмента. Это обеспечивает возможность их редактирования. Размеры будут корректно отображаться при повороте фрагмента в случае вставки фрагмента по вектору привязки.

Размеры будут созданы только в том случае, если в документе фрагмента они созданы на основе линий изображения, а не на линиях построения или узлах.

Если размер в файле фрагмента является управляющим, т.е. номинал размера задан с помощью внешней переменной, то при переносе в сборку значение переменной можно изменять. В соответствии с ним будут пересчитаны фрагмент и его размеры.

- Вручную. При вставке фрагмента в сборку, размеры не добавляются. Чтобы добавить размеры в сборку, необходимо выбрать пункт Создать размеры в сборке в контекстном меню фрагмента.

clip0216

Размеры будут созданы в сборке таким же образом как и в режиме Автоматически.

Раскрывать при вставке – позволяет автоматически раскрыть 2D фрагмент при его вставке в сборку. При раскрытии фрагмент удаляется, а вместо него в сборочном чертеже создаются копии всех видимых элементов фрагмента.

 - Нет. Фрагмент не будет раскрыт при вставке в сборку.

 - Без построений. Фрагмент будет раскрыт при вставке в сборку. В раскрытом фрагменте будут созданы копии всех видимых элементов изображения из исходного документа.

 - С построениями. Фрагмент будет раскрыт при вставке в сборку. В раскрытом фрагменте будут созданы копии всех видимых элементов построения и изображения из исходного документа.

Группировать. При раскрытии фрагмента, все его элементы будут автоматически объединены в группу.

Опция работает только для раскрываемых фрагментов.

Никогда не включать в спецификации – При включённом параметре данные о фрагменте не попадают в структуру изделия.
