Закладка "Альтернативные размеры"

Previous pageReturn to chapter overviewNext page

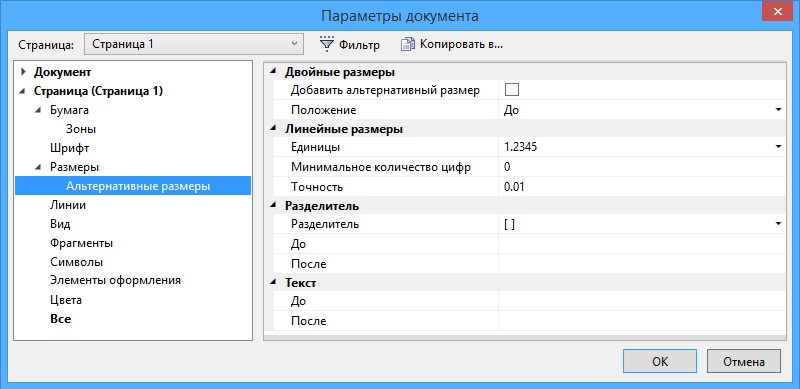

Установка параметров данной закладки будет применяться только к тем альтернативным размерам, в параметрах которых установлено значение “Из документа”.

Группа параметров Двойные размеры определяет наличие и расположение альтернативных размеров на чертеже.

Добавить альтернативный размер. Установка данного параметра определяет наличие альтернативного размера на чертеже. Если простановка альтернативного размера не требуется, то флаг из поля параметра следует убрать.

Положение. Задаёт режим прорисовки значения альтернативного размера на чертеже относительно основного размерного числа.

В соответствии с выбранным вариантом, значение альтернативного размера будет прорисовываться на чертеже “После”, “До”, “Под” или “Над” основным размерным числом.

clip0416

Линейные размеры. Эта группа состоит из следующих параметров:

Точность. Задаёт точность округления размерных чисел альтернативных линейных размеров.

Единицы. Задаёт способ представления размерных чисел альтернативных линейных размеров.

Минимальное количество цифр. Минимальное количество чисел после запятой.

Разделитель:

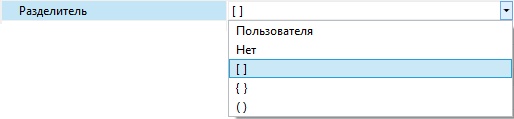

Разделитель. Параметры данной группы задают вид разделительных знаков, отделяющих значение альтернативного размера от основного. В выпадающем списке можно выбрать следующие варианты:

Нет. Значение альтернативного размера будет прорисовываться без разделительных знаков.

clip0417

[ ]. Значение альтернативного размера будет прорисовываться в квадратных скобках.

{ }. Значение альтернативного размера будет прорисовываться в фигурных скобках.

( ). Значение альтернативного размера будет прорисовываться в круглых скобках.

Пользователя. Значение альтернативного размера будет отображаться с помощью произвольных разделителей, заданных пользователем в одноимённых полях ввода данной группы.

clip0418clip0423

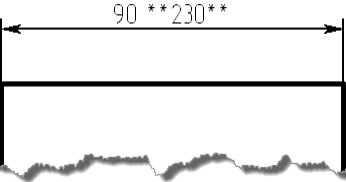

До. Используется, когда параметр «Разделитель» = «Пользователя». В этом случае в качестве разделителя можно вписать любой символ, например, *

После. Используется, когда параметр «Разделитель» = «Пользователя». В этом случае в качестве разделителя можно вписать любой символ, например, *



Группа Текст

До и После. Определяет строки текста, которые необходимо проставить до или после размерного числа альтернативного размера. Можно ввести эти строки вручную, либо можно использовать подстановку численных или текстовых переменных. Переменные в строках должны быть представлены своими именами, заключёнными в фигурные скобки. Например, если в чертеже создана переменная «A», тогда, для того, чтобы её значение появилось в отображении альтернативного размера, необходимо написать её имя, заключённое в фигурные скобки  {A} в одной из строк “До” или “После”. Если переменная текстовая, и соответственно её значение представляет собой текстовую строку, тогда первым символом в её имени будет знак доллара, например, {$Text}.



Смотри:ST: Параметры документа
