Закладка "Внешние переменные"

Previous pageReturn to chapter overviewNext page

clip0228

clip0229

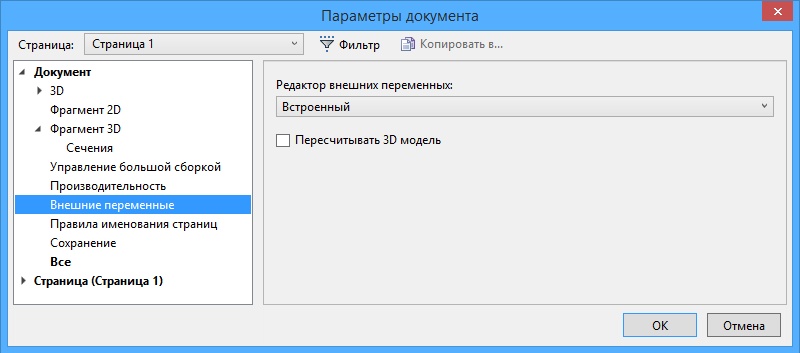

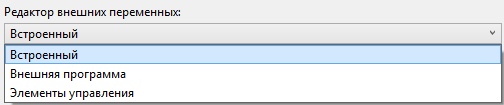

Редактор внешних переменных. Данный параметр задаёт средство редактирования внешних переменных в команде M: Внешние переменные.

При значении параметра Встроенный редактирование переменных модели производится при помощи “Редактора переменных” системы T‑FLEX CAD.

При значении параметра Внешняя программа пользователь сам задаёт удобное для него средство редактирования модели. При этом пользователь может самостоятельно написать программу для редактирования внешних переменных. Для этого можно использовать Open API.

Подробную информацию об Open API можно найти в справке по Open API.

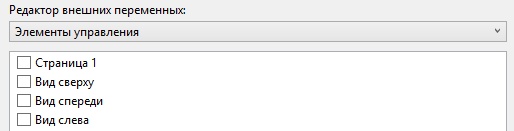

Элементы управления. Данный вариант используется, если в текущем документе создан пользовательский диалог параметров для редактирования внешних переменных. В списке страниц обязательно должны быть помечены те страницы документа, которые должны отображаться в окне диалога.

Если в документе есть страницы типа “Диалог”, созданные в команде TR: Создать элемент управления, то данное значение параметра устанавливается автоматически, а соответствующая страница помечается в списке.

clip0284

Пересчитывать 3D модель. Если данный флажок установлен, то при редактировании внешних переменных автоматически пересчитывается 3D модель документа.

Подробное описание создания пользовательского диалога и методов работы с ним приведено в главе “Элементы управления. Создание пользовательских диалогов”.



Смотри: ST: Параметры документа
