Закладка "Вид"

Previous pageReturn to chapter overviewNext page

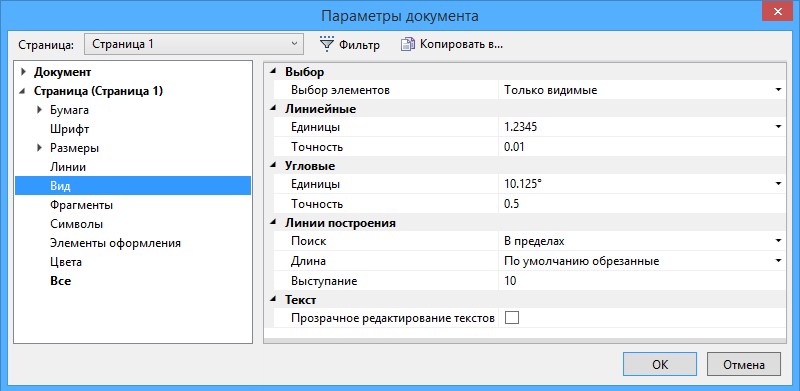

Группа параметров вида задаёт способы отображения линейных и угловых величин на экране, способы поиска и выбора элементов. Эти параметры не влияют на элементы изображения чертежа. Их можно скорее отнести к системным установкам, специфическим для чертежа.

Выбор:

Выбор элементов. Определяет режим выбора элементов в командах создания и редактирования. Можно выбрать один из двух режимов:

Все. При создании и изменении элементов будут выбираться все существующие элементы.

Только видимые. При создании и изменении элементов будут выбираться только видимые элементы. Видимость определяется, исходя из уровней элементов и интервалов видимости, задаваемых в команде SH: Задать уровни отображения (Настройка > Уровни…), а также кон- фигурации слоёв, задаваемой в команде QL: Редактировать слои (Настройка > Слои…).



Линейные:

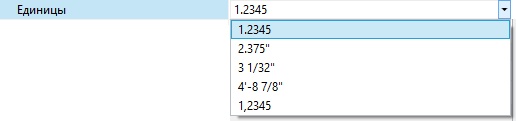

Единицы. Задаёт способ отображения линейных координат в информационных полях экрана. Например, X и Y координаты в статусной строке. Параметр не влияет на прорисовку размеров и других графических элементов.

clip0431

clip0435 clip0436

Точность. Определяет точность отображения линейных координат в информационных полях на экране. Например, X и Y координаты в статусной строке. Параметр не влияет на прорисовку размеров и других графических элементов.



Угловые:

Единицы. Задаёт способ отображения угловых координат в информационных полях экрана. Параметр не влияет на прорисовку размеров и других графических элементов.

clip0437

clip0440     clip0443

Точность. Определяет точность отображения угловых координат в информационных полях на экране. Параметр не влияет на прорисовку размеров и других графических элементов.



Линии построения:

Поиск. Определяет режим выбора линий построения - прямых. Можно выбрать один из двух режимов:

clip0446

В пределах. Прямые будут выбираться в соответствии с их длиной, которая задаётся в параметре “Длина” данной закладки. Если на экране линии построения отображаются в виде отрезков, то они будут выбираться по ближайшему расстоянию до отрезка.

В бесконечности. Прямые будут выбираться как бесконечные прямые, независимо от значения параметра “Длина” данной закладки и способа отображения линий.

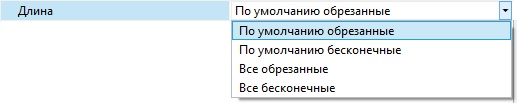

Длина. Определяет способ прорисовки линий построения-прямых. Линии построения представляются либо в виде бесконечных прямых, либо в качестве отрезков, ограниченных крайними узлами. Для прорисовки прямых в соответствии с установленными параметрами можно использовать команду “EC: Изменить построения” – пиктограмма clip0447 (Опция “Обновить выступание всех прямых” – пиктограмма clip0448 в автоменю). Можно выбрать один из следующих вариантов представления линий построения:

clip0449

По умолчанию обрезанные. Если у конкретной прямой параметр “Длина” имеет значение “Из документа”, то эта линия построения будет прорисовываться в виде отрезка, ограниченного двумя край-ними узлами.

По умолчанию бесконечные. Если у конкретной прямой параметр “Длина” имеет значение “Из документа”, то эта линия построения будет прорисовываться в виде бесконечной прямой.

Все обрезанные. При задании этого параметра все линии построения при прорисовке будут прорисованы в виде отрезков, ограниченных двумя крайними узлами.

Все бесконечные. При задании этого параметра все линии построения при прорисовке будут прорисованы в виде бесконечных прямых.

clip0452                     clip0453

Выступание. Определяет вылет линии построения за ограничивающие узлы при прорисовке её как отрезка.

clip0454                   clip0455

Текст:

Прозрачное редактирование текста. При установленном флаге вход в режим редактирования текста происходит при нажатии левой кнопки мыши внутри прямоугольника, задающего границы параграф-текста. Когда параметр отключён, таким образом можно редактировать только вставленные в параграф-текст переменные.



Смотри: ST: Параметры документа
