Команда "AL" - Ссылки на другие файлы

Вызов команды:

Пиктограмма

Клавиатура        <A><L>

Текстовое меню        "Файл|Сборка|Ссылки"



Документ T-FLEX CAD может ссылаться на другие файлы: документы T-FLEX CAD (фрагменты), графические файлы (картинки), файлы баз данных и т.п. Работа с подобным составным документом может вызвать ряд трудностей, например, при необходимости его переноса на другой компьютер.

Для облегчения работы с составными документами в T-FLEX CAD разработан механизм работы со ссылками.

Ссылка - это объект T-FLEX CAD, содержащий путь на внешний файл (объект ссылки). Ссылка применяется при создании фрагментов, картинок и других элементов T-FLEX CAD для задания источника внешних данных. Одна и та же ссылка может использоваться несколькими элементами, например, несколько фрагментов на основе одного и того же файла будут обращаться к одной ссылке.

Механизм работы со ссылками позволяет управлять способом хранения объектов ссылок. T-FLEX CAD позволяет хранить объект ссылки как вне документа T-FLEX CAD в виде обычного внешнего файла ("внешняя ссылка"), так и непосредственно внутри файла составного документа ("внутренняя ссылка"). Внутреннее хранение ссылки увеличивает размер составного документа T-FLEX CAD, однако позволяет работать с ним как с одним файлом.



Данная команда предназначена для управления ссылками в составном документе.

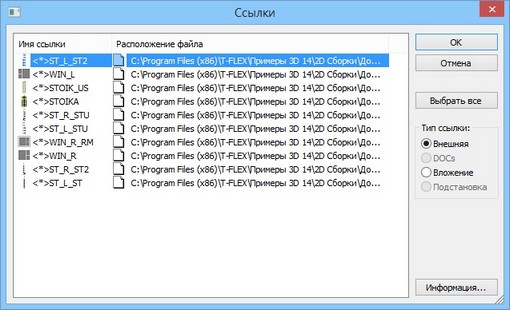

После вызова команды на экране появляется окно диалога, содержащее список всех ссылок текущего документа. Список представлен в виде таблицы, в которой указаны имя ссылки и расположение объекта ссылки (файла, на который сделана ссылка).

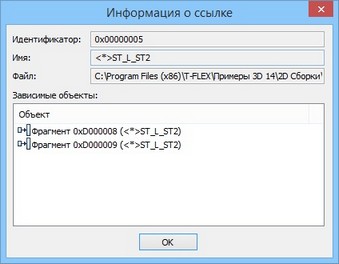

При выборе в таблице одной из ссылок в правой части окна диалога становится доступна кнопка [Информация]. При нажатии кнопки открывается дополнительное окно, содержащее более подробную информацию о ссылке: помимо имени и расположения файла ссылки, в нём указаны все элементы, зависящие от ссылки (фрагменты, картинки, базы данных).



Тип ссылки, определяющий способ хранения соответствующего ей объекта, отображается в правой части окна диалога при выборе ссылки (параметр "Тип ссылки"):

●"Внешняя" – ссылка на документ, хранящийся в стандартной файловой системе.

●"Вложение" – ссылка на документ, сохранённый в составе файла текущего документа (внутреняя ссылка).

●"DOCs" - ссылка на документ в архиве системы документооборота,

●"Подстановка" – ссылка на внешний документ, расположение которого было задано системой автоматически при выполнении команды "AM: Перенести сборку" с параметром "Подстановка".

Данный параметр не только отображает текущий тип ссылки, но и позволяет изменить его. Например, если для "внешней" ссылки  установить тип "внутренняя", то внешний файл, являющийся объектом ссылки, вместе со всеми своими данными включается в состав текущего документа T-FLEX CAD и перестает быть внешним.



Внутренняя ссылка может использоваться для временного хранения данных фрагментов внутри сборочного документа. Например, это нужно, когда требуется перенести сборочный документ на другой компьютер. Чтобы затем вернуться к внешнему хранению фрагментов, нужно снова изменить тип ссылки на “Внешняя”.



Для завершения работы над ссылками с сохранением внесённых изменений используется кнопка [OK]. Кнопка [Отмена] завершает работу с командой без сохранения изменений.
