Параметры сглаживания
Параметры сглаживания |
|
Закладка "Общие".
Имя операции. Для операции сглаживания по умолчанию генерируются следующие имена: Сглаживание_0, Сглаживание_1 и т.д.
Далее задаются общие параметры операции.
Закладка "Ребро".
- Тип. Задаёт тип поверхности сглаживания. Параметр может принимать значения:
- Скругление (сечение поверхности сглаживания является окружностью).
- Переменный (круговой)(сечение поверхности сглаживания является окружностью переменного радиуса).
- Переменный (эллиптический) (сечение поверхности сглаживания является эллипсом).
- Фаска (смещения).
- Фаска (длина-угол). Отметим, что задавать сглаживание этого типа имеет смысл, только если соседние грани образуют прямой угол.
- Радиус. Задаёт значение радиуса скругления. Важно, чтобы значение радиуса задавало вписанную окружность, иначе система выдаст сообщение об ошибке.
- Смещение по первой грани (для типа сглаживания "Фаска (смещения)"). Первой является та грань, которая расположена справа от ребра, если смотреть по направлению стрелки, обозначающей ребро.
- Смещение по второй грани (для типа сглаживания "Фаска (смещения)"). Второй является та грань, которая расположена слева от ребра, если смотреть по направлению стрелки, обозначающей ребро.

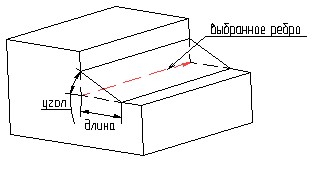

- Длина (для типа сглаживания "Фаска (длина-угол)"). Задаёт расстояние, отложенное по первой грани ребра. То есть по той грани, которая расположена справа от ребра, если смотреть по направлению стрелки, обозначающей ребро.
- Угол (для типа сглаживания "Фаска (длина-угол)"). Задаёт угол наклона поверхности сглаживания.
Если установлен тип сглаживания "Переменный (круговой)", то доступен список точек, в каждой из которых можно установить определённое значение радиуса сглаживания. По умолчанию в списке содержится две точки - начальная и конечная точки ребра. При необходимости ввести новую точку используйте кнопку "Добавить". Кнопки "Изменить" и "Удалить" позволяют перезадать параметры сглаживания для выбранной в списке точки или удалить её.
Для типа сглаживания "Переменный (эллиптический)" задание новых точек с параметрами производится аналогично предыдущему типу сглаживания.
В этом случае для точки ребра можно задать следующие значения:
Длина. Определяет процентное значение точки. Значение можно установить с помощью "бегунка" или ввести вручную в поле данного параметра.
Радиус 1. Значение радиуса, которое откладывается по первой грани ребра. Первой является та грань, которая расположена справа от ребра, если смотреть по направлению стрелки, обозначающей ребро.
Радиус 2. Значение радиуса, которое откладывается по второй грани ребра. Соответственно вторая грань расположена слева от ребра, если смотреть по направлению стрелки обозначающей ребро.
Выпуклость. Определяет тип сечения поверхности сглаживания. Значения выпуклости делятся на три группы:
- первая группа значений лежит в пределе от 0 до 0.5, не включая крайних значений. При значениях этой группы выпуклости, сечение поверхности сглаживания определяется эллипсом.
- ко второй группе относится значение 0.5. При этом значении выпуклости, сечение поверхности сглаживания определяется параболой.
третья группа значений лежит в пределе от 0.5 до 1, не включая крайних значений. При значениях этой группы выпуклости, сечение поверхности сглаживания определяется гиперболой.
Значения выпуклости для всех точек ребра должны относится к одной и той же группе.
Топологию: Задает способ обработки пересечений поверхности сглаживания с другими поверхностями. Может принимать значения:
Удалять. Система обрабатывает пересечение поверхности сглаживания с поверхностями, которым принадлежат выбранные элементы.
Сохранять в регионе. Система обрабатывает пересечение поверхности сглаживания со всеми поверхностями модели.
Группа параметров "Отступ" формирует поверхности скругления рёбер в районе вершин. Эти параметры актуальны в том случае, если на модели выбраны все три ребра сходящиеся в одной вершине. Для задания отступа желательно выбирать рёбра одинаковой выпуклости, в противном случае может произойти ошибка.

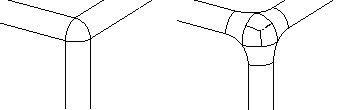

Начало, Конец. При подключении данных параметров становятся доступны поля, где можно задать численное значение отступа поверхности сглаживания ребра от заданной вершины в начале или конце ребра. Использовать параметры отступов, присутствующие на данной закладке, можно только в том случае, если все рёбра вершины выбраны для сглаживания. Если для сглаживания выбраны три ребра, сходящиеся в одной вершине, то необходимо, чтобы все три ребра в этой вершине имели одинаковое положение: либо начало, либо конец. В противном случае необходимо воспользоваться идентичными параметрами на закладке "Список", чтобы задать отступы для каждого ребра отдельно. Например, если выбраны три ребра, сходящиеся в одной вершине (рёбра 1 и 2 заканчиваются в выбранной вершине, а ребро 3 имеет в этой вершине начало), то для рёбер 1 и 2 значение отступа нужно задавать в параметре "Конец" а для ребра 3 в параметре "Начало". Значение отступа должно превышать значение радиуса сглаживания. На рисунке показано сглаживание без отступов и с заданными значениями отступов (в данном случае значения отступа равны для всех рёбер).
Закладка "Обработка перекрытий".
Данная группа флагов определяет алгоритмы обработки перекрытий поверхности сглаживания с поверхностями тела. Если флаги установлены в нескольких видах перекрытий, то при построении поверхности сглаживания система создаст перекрытие, которое ей удалось создать при последовательном переборе указанных типов перекрытий.
- Гладкие перекрытия. Поверхность сглаживания создаётся касательной к поверхности сопряжения. Флаги "Разной выпуклости", "Одной выпуклости" определяют алгоритм создания поверхности сглаживания.
- На острое ребро. Поверхность сглаживания создаётся таким образом, что она сходится на острые рёбра тела, принадлежащие поверхности сопряжения. Флаги "Разной выпуклости", "Одной выпуклости" определяют алгоритм создания поверхности сглаживания.
- Вырез (Да. Нет). При установленной опции "Да" поверхность сглаживания обрезается поверхностями, которым принадлежат грани тела.
Закладка "Список". Отображает список выбранных рёбер и вершин. Порядок расположения элементов в списке определяется порядком их выбора. Для каждого из элементов можно определить собственный набор параметров. Для этого необходимо выбрать элемент из списка, отключить для него флаг "Общие свойства", а затем с помощью кнопки [Свойства] задать необходимые параметры элемента.
При установке флага "По умолчанию" заданные параметры будут устанавливаться при последующих вызовах команды.
Смотри: Параметры выталкивания, Параметры вращения
