Параметры камеры

Закладка Параметры

Параметр Тип определяет метод проецирования объектов 3D сцены при визуализации её данной камерой.

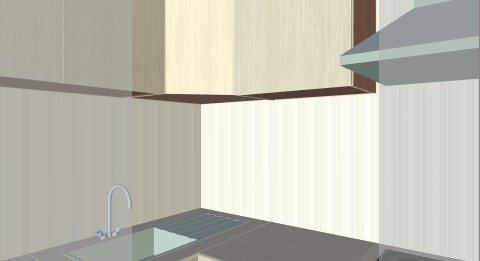

Проекция может быть “Параллельная” – задающая параллельное проецирование, то есть без учёта расстояния до точки взгляда или “Перспективная” – задающая перспективное проецирование, при котором учитывается искажение, возникающее при увеличении расстояния между камерой и видимым объектом.

Угол. Задаёт угол обзора перспективной проекции. Изменение угла влияет на высоту обзора проекции.

Высота. Задаёт высоту обзора проекции. Изменение высоты влияет на угол обзора проекции.





Длина. Задаёт дистанцию до проекции.

Соотношение сторон ширина/высота. Задаёт соотношение сторон проекции. Можно выбрать значение из выпадающего списка или настроить соотношение вручную.

Соотношение сторон учитывается при записи анимации разборки через камеру.



Подробную информацию об анимации разборки можно найти в разделе «Управление разборкой».

Внешняя. Если модель используется в качестве 3D фрагмента, то камеры этой модели, у которых данный параметр установлен, являются доступными и в сборочной модели. Положение такой камеры определяется положением 3D фрагмента. Изменять параметры внешней камеры в сборке нельзя.



Закладка Общие



- Имя. По умолчанию генерируются следующие имена ("Камера_0", "Камера_1" и т.д.).

- Уровень.

- Слой.

- Цвет.

- Показывать на 3D виде. Установка данного параметра делает камеру видимой на 3D сцене. Если параметр не установлен, то камера будет скрыта, но эффект присутствия камеры сохранится.



- По умолчанию. Выбранная опция означает, что заданные общие параметры будут использованы для всех последующих операций.



Закладка " Преобразование"
