Коммуникации

В системе T-FLEX CAD существует набор команд Коммуникации, предназначенный для автоматизации работ по моделированию систем электроснабжения, вентиляции и трубопроводов.

Команды позволяют:

●Прокладывать пространственные траектории коммуникаций, в том числе автоматически;

●Создавать элементы коммуникаций в соответствии с заданными техническими требованиями;

●Задавать совместимость элементов коммуникаций для исключения ошибок при проектировании;

●Устанавливать стили коммуникаций, отвечающие за соединение однотипных элементов.

Команды для создания разных типов коммуникаций разделены на группы Электропровод, Вентиляция и Трубопровод.

Использование этих команд позволяет обеспечивать контроль совместимости различных элементов между собой.

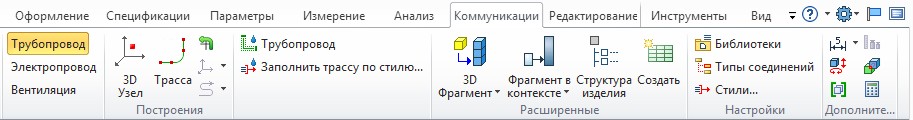

Для получения доступа к командам нужно активировать вкладку Коммуникации в ленте. Для этого нужно кликнуть по иконке

В выпадающем списке нужно выбрать пункт Коммуникации. Здесь находятся команды для каждого из типов коммуникаций, а также общие сервисные команды.

В левой части можно выбрать одну из трёх групп: Электропровод, Вентиляция или Трубопровод. При выборе группы становятся доступны команды для данного типа коммуникаций.

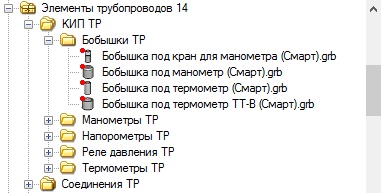

Для каждого типа коммуникаций имеется своя библиотека с набором соответствующих фитингов.

Фитинг — соединительная часть коммуникации, устанавливаемая в местах разветвлений, поворотов, переходов на другой диаметр. В системе T-FLEX CAD фитинг может быть представлен фрагментом или смарт-фрагментом. В последнем случае его поведение запрограммировано в макросе.

Подробную информацию о создании и использовании фитингов можно найти в разделе “Фитинги”.

Траектория для создания коммуникации строится при помощи команды 3PP: Построить трассу.

Подробную информацию о создании трасс можно найти в главе “Трассы”.



Обновление коммуникаций

После изменения параметров трубы необходимо вызывать команду «Обновить коммуникации», т.к. полный пересчёт модели не выполняет обновления цепочки трубопроводов и фитингов.

Команда «Обновить коммуникации», вызванная из контекстного меню для выбранного участка трубопровода, обновляет фитинги локально, т.е. только на концах выбранного участка.

Команда 3PC: Провести обновление коммуникаций выполняет обновления по всей структуре трубопровода.
