Контекстное меню в полях диалогов

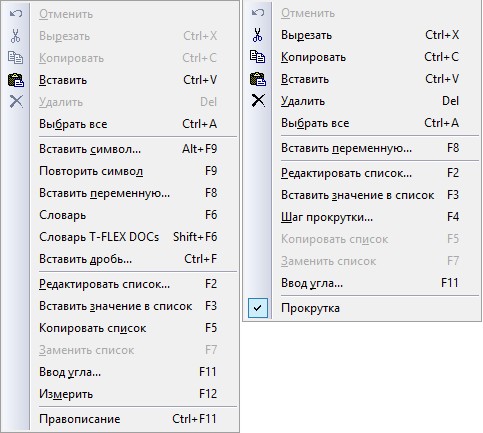

Во время работы с диалоговыми окнами из контекстного меню доступен дополнительный набор команд. Контекстное меню можно вызвать, установив курсор в поле диалога и нажав :

Отменить. Отмена последнего изменения.

Вырезать <Ctrl+X>. Вырезать выделенный текст в буфер обмена.

Копировать <Ctrl+C>. Копировать выделенный текст в буфер обмена.

Вставить <Ctrl+V>. Вставить текст из буфера обмена.

Удалить <Del>. Удалить выделенный текст.

Выбрать все. <Ctrl+A>. Выбрать весь текст в текущем поле диалога.

Вставить символ… <Alt+F9>. Вставка символа из специальной таблицы символов. Причем, в поле диалога вставляется не сам символ, а его код из таблицы (например, %%066 – символ диаметра). Это необходимо при вставке символов в некоторые текстовые поля, данные из которых будут подставляться в чертёж (например, в поле «Текст до размера»).

Повторить символ <F9>. Повторная вставка символа.



Вставить переменную… <F8>. Вставка переменной из списка уже созданных. В поле диалога вставляется имя переменной в фигурных скобках. На чертёж выводится значение переменной. Изменять значения переменных можно в редакторе переменных или, в некоторых случаях, непосредственно на чертеже.

Словарь. <F6>.Вставка текста из словаря. Более подробную информацию см. в разделе «TE -Тексты».

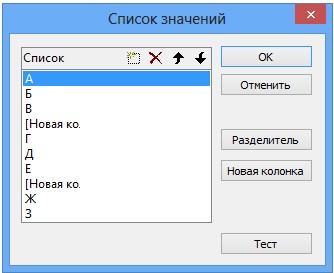

Редактировать список… <F2>.Для полей диалога можно создавать списки значений. Для некоторых полей такие списки уже созданы (например, поля «База» и «Значение» в диалоговом окне «Параметры допуска»). Команда вызывает окно редактирования списка значений. Список можно разбивать на колонки, а также отделять группы данных в колонке горизонтальными разделителями.

Вставить значение в список <F3>.Эта команда добавляет текущее значение из поля диалога в список. Если списка нет, то он создается.



Копировать список <F5>. Команда копирует в буфер список значений данного поля диалога.

Заменить список <F6>. Команда заменяет список значений, имеющийся у данного поля диалога, на список значений из буфера. Список должен быть заранее скопирован в буфер с помощью команды "Копировать список".

Прокрутка. Данная команда разрешает прокрутку – изменение значения параметра в данном поле с помощью колёсика мыши или кнопки .

Шаг прокрутки… <F4>.Можно установить приращение значения параметра при прокрутке. В окне настройки шага прокрутки можно установить одно из трёх положений: «По умолчанию», «Значение», «По списку значений».

Значение. Установите численное значение  приращения значения.

По списку значений. Установка этой настройки позволит прокручивать список значений, если, конечно, список значений создан для текущего поля диалога.

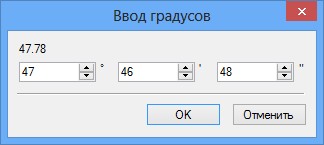

Ввод угла… <F11>.Эта команда переводит значение угла в десятичное число. Команда вызывает диалоговое окно, в соответствующих полях которого можно ввести значение угла в градусах, минутах, секундах. Это значение будет преобразовано в десятичное число.



Измерить. <F12>.Эта команда дает возможность считывать геометрические данные с существующих элементов чертежа и использовать их при создании новых элементов. При этом можно создавать параметрические зависимости между элементами. Более подробную информацию можно найти в разделе "PM- Измерение элементов и отношений между ними".

Правописание. <Ctrl+F11>. Проверка правописания содержимого поля диалога, для которого было вызвано контекстное меню.
