Создание отчетов

Предыдущая страницаВ началоСледующая страница

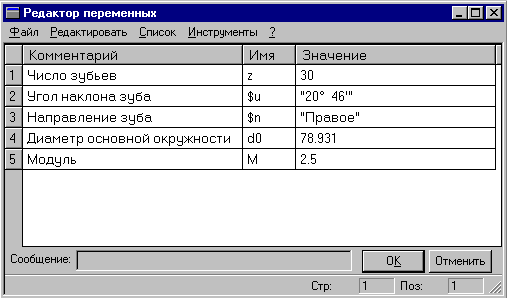

Вы уже знаете, что вывести информацию о значениях параметров чертежа можно с помощью файлов параметров, создаваемого в команде WParameters. Но есть и другой механизм сохранения этой информации. Это - использование отчетов. Отчет - это текстовый документ, который вы можете сохранять на диске, и в котором можно использовать значения переменных чертежа. Например, у вас есть чертеж с набором созданных численных и текстовых переменных.



link12



link13

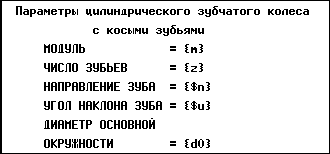

В команде REPort можно создать текстовый шаблон следующего содержания:



link14

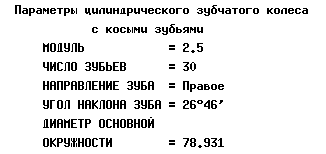

В фигурных скобках записаны имена переменных. Теперь можно сохранить отчет на диск в файл, в котором окажется следующее содержимое:



link15



Как вы видите, на диске сохранился текстовый файл в том виде, в каком он был создан, но с подставленными значениями переменных.

Таким образом вы можете сохранять в любой форме информацию о параметрах вашего чертежа. После этого вы можете использовать ее для подготовки какой-либо сопроводительной документации или в качестве входных данных для других программ.



Смотри: Содержание , Команда REPort , Команды T-FLEX CAD в алфавитном порядке
