Команды для работы с файлами

Работа в режиме интеграции позволяет конструктору использовать для хранения файлов чертежей и 3D-моделей единое файловое хранилище T‑FLEX DOCs, а также организовать связь файлов со структурой изделия из справочника "Номенклатура и изделия". Это обеспечивает целостность и актуальность конструкторских данных.

Для открытия файла, хранящегося в справочнике T‑FLEX DOCs "Файлы", пользователю необходимо перейти на вкладку данного справочника в главном окне T‑FLEX CAD, выбрать требуемый файл и сделать двойной щелчок левой кнопкой мыши. Файл будет открыт в рабочей области окна T‑FLEX CAD.

Ещё одним способом открытия файла T‑FLEX CAD, хранящегося в справочнике "Файлы", является перетаскивание: необходимо выбрать требуемый файл или объект справочника, с которым он связан, в окне T‑FLEX DOCs и, удерживая левую кнопку мыши, переместить его в окно T‑FLEX CAD.



При этом перетаскивание должно осуществляться в область ленты окна T‑FLEX CAD, служебных окон или на вкладку страницы приветствия, но не на вкладку другого открытого файла.



Перетаскивание файла T‑FLEX CAD или объекта справочника, с которым он связан, на вкладку другого открытого в окне T‑FLEX CAD файла используется для его вставки в качестве фрагмента.

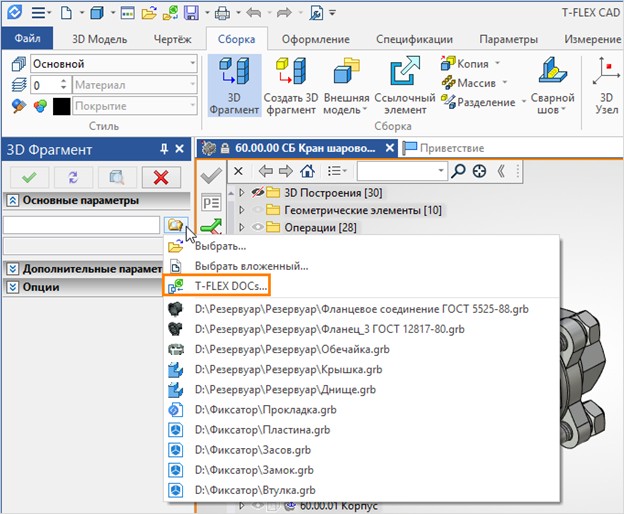

Кроме того, для вставки файла из справочника T‑FLEX DOCs "Файлы" в качестве фрагмента в сборку T‑FLEX CAD можно воспользоваться командой

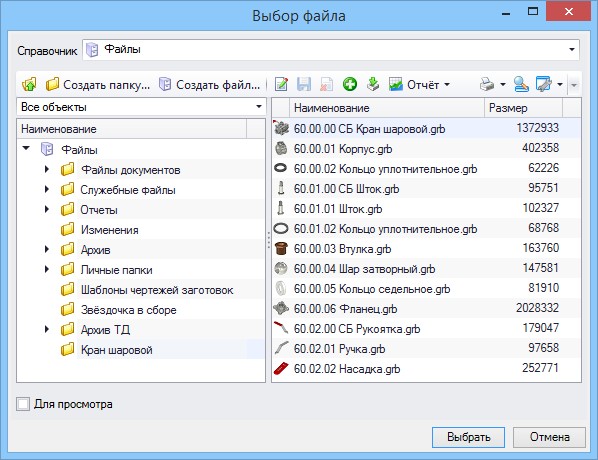

Нажав на кнопку в служебном окне Параметры, следует выбрать пункт меню T‑FLEX DOCs, а затем указать требуемый файл в открывшемся окне.

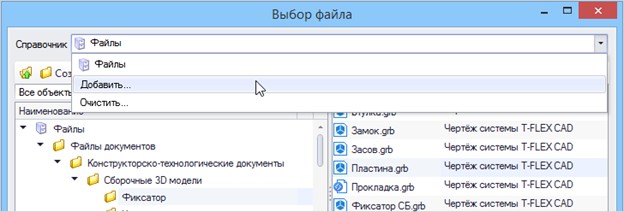

Окно Выбор файла позволяет также выбрать объект любого другого справочника T‑FLEX DOCs, с которым связан файл T‑FLEX CAD. Для этого необходимо развернуть список поля Справочник, выбрать пункт Добавить и в открывшемся окне указать требуемый справочник. После этого в окне Выбор файла отобразится содержимое данного справочника, из которого нужно выбрать требуемый объект.





Созданный в T‑FLEX CAD файл чертежа или 3D‑модели сохраняется в справочник T‑FLEX DOCs "Файлы" с помощью команды





Также в режиме интеграции в T‑FLEX CAD доступны функции экспорта в T‑FLEX DOCs и импорта из T‑FLEX DOCs файлов других поддерживаемых форматов, использующихся для хранения и обмена данными между T‑FLEX CAD и внешними приложениями.

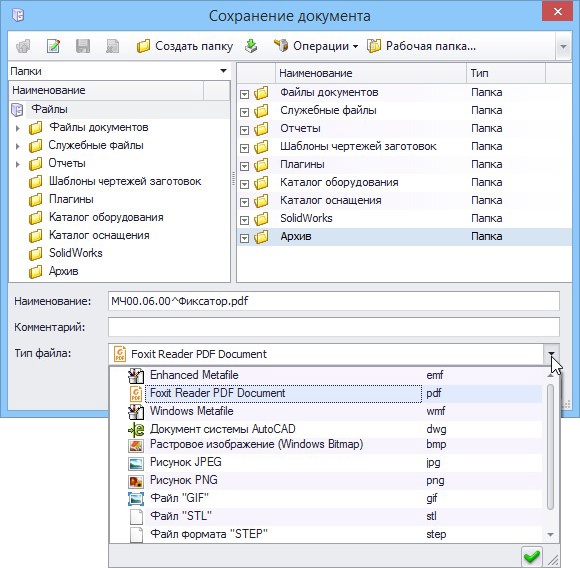

Экспорт осуществляется командой





Пользователю необходимо выбрать из справочника "Файлы" требуемый файл и указать формат для сохранения.

Для импорта служит команда

В открывшемся окне необходимо выбрать справочник и указать импортируемый файл.
