Элементы с двумя точками привязки

В начало



На примере построения элемента электрических схем - резистора - рассмотрим особенности создания элементов подобного типа. Ориентация резисторов на схеме может быть произвольной, поэтому построение таких элементов начинается с создания двух точек привязки. Затем, построив прямую, проходящую через два узла, создайте две прямые, перпендикулярные последней, и прямую, являющуюся осью симметрии перпендикуляров:

lib37           lib38

lib39           lib4_4

Прямые 1 и 2 будут базовыми для создаваемого элемента. Далее постройте прямую, параллельную прямой 1 на расстоянии "2*k" :

lib41



После построения прямой, симметричной относительно прямой 1, постройте прямую, параллельную прямой 2 на расстоянии "k" и симметричную ей:

lib43           lib44



Обведите полученный элемент.

lib46

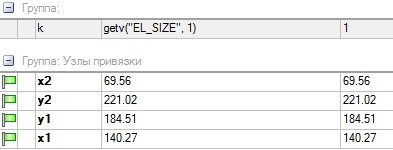

Вы получили условное изображение элемента электрической схемы - резистора. Аналогично строятся любые другие элементы схем. Как и для элементов, описанных в предыдущем разделе, значение переменной "k" может получаться с помощью функции getv:

К таким элементам относится большинство элементов различных схем, но встречаются элементы с 3-мя и даже с 4-мя точками привязки.



Смотри: Библиотеки параметрических чертежей
