Растровое изображение

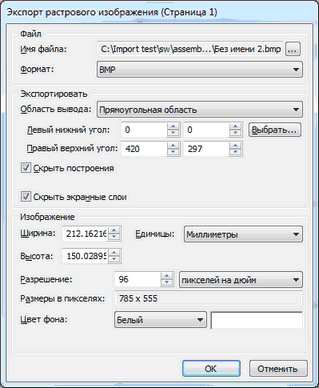

В диалоге экспорт растрового изображения задаются следующие параметры:

Группа параметров "Файл" отображает, а также позволяет изменить выбранные на предыдущем шаге имя и формат результирующего файла.

Группа параметров "Экспортировать" определяет экспортируемое изображение:

Текущее окно. При установке данного варианта экспортируется изображение текущего окна;

Текущая страница. При установке данного варианта экспортируется изображение текущей 2D страницы;

Прямоугольная область. Данный вариант позволяет вручную задать прямоугольную область 2D страницы, содержимое которой будет записано в результирующий файл. Область можно указать двумя способами:

1. Задав координаты левого нижнего и правого верхнего угла области. Координаты задаются в соответствующих полях;

2. Выбрав прямоугольную область в 2D окне. Для выбора области следует нажать кнопку [Выбрать…]. Окно диалога временно исчезнет с экрана и можно будет с помощью курсора указать требуемую область. Для возвращения в диалог надо нажать в автоменю.

Обратите внимание, что группа "Экспортировать" доступна только при вызове команды экспорта из 2D окна. При вызове команды из 3D окна принудительно устанавливается вариант "Текущее окно", и вся данная группа для редактирования недоступна.

Дополнительный флажок “Скрыть построения” (по умолчанию установлен) влияет на экспорт 2D и 3D построений. Когда флажок установлен, элементы построения не экспортируются.

Обратите внимание, что параметр “Область вывода”, а также поля для задания прямоугольной области доступны только при вызове команды экспорта из 2D окна. При вызове команды из 3D окна принудительно устанавливается вариант “Текущее окно”. Кроме того, при вызове из 3D окна в диалоге команды появляется ещё один флажок – “Скрыть элементы оформления”. Когда этот флажок установлен, не экспортируются 3D элементы оформления.

Флажок “Скрыть экранные слои” также доступен только при экспорте из 2D окна. Данный параметр определяет, будут ли экспортироваться элементы чертежа, принадлежащие слоям, для которых установлен параметр “Экранный”.



Группа параметров "Изображение" служит для задания параметров создаваемого файла: размеров изображения, разрешения, цвета фона:

Ширина, Высота. Ширина и высота изображения в результирующем файле. При задании этих параметров система будет принудительно сохранять пропорции изображения;

Единицы. Данный параметр определяет единицы, в которых указываются высота и ширина изображения: "Пиксели", "Миллиметры", "Сантиметры", "Дюймы".

Разрешение. Параметр определяет разрешение создаваемого файла. Дополнительно можно выбрать размерность разрешения: "Пикселей на дюйм" или "Пикселей на сантиметр".

Справочный параметр "Размеры в пикселях" позволяет оценить размер получающегося файла.

Цвет фона. Данный параметр задаёт цвет фона создаваемой картинки: "Авто" (такой же, как цвет фона активного окна), "Белый", "Чёрный", "Выбрать" (любой цвет из выпадающего списка справа).

Если экспортируется 3D сцена, то для формата PNG дополнительно доступен вариант Прозрачный, который позволяет задать прозрачный фон для картинки.

Качество. Данный параметр доступен только при экспорте в формат "*.jpg". Он задаёт степень сжатия файла. Чем выше установленное качество сжатия, тем меньше потерь в изображении и больше размер файла.
