Формат STL (Стереолитография)

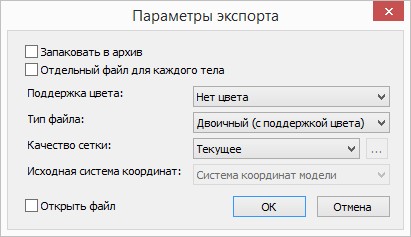

В окне Параметры экспорта для формата *stl имеются следующие параметры:

Запаковать в архив - сокращает объем полученного файла и позволяет хранить в одном файле все необходимые данные. Например, можно хранить вместе основной файл сцены и текстуры.

Отдельный файл для каждого тела. Для каждого тела в сборке будет создан отдельный файл выбранного формата с сеткой.

Поддержка цвета. Можно выбрать один из двух стандартных форматов: Формат VisCAM и SolidView или Формат Materialise Magics.Также можно выбрать пункт Нет цвета.

Тип файла:

●Двоичный (с поддержкой цвета) – бинарный формат с поддержкой цвета. Тела хранятся в виде одной большой сетки.

●ASCII (многотельность) – текстовый формат без поддержки цвета. Тела разделены на отдельные сетки.

Качество сетки задаёт качество изображения экспортируемой модели. Чем выше качество, тем больше размер файла.

С помощью опции можно открыть диалог пользовательского задания качества сетки.

Подробную информацию о настройках качества сетки можно найти в разделе «Параметры документа» в разделе «Закладка 3D».

Исходная система координат. Позволяет выбрать ЛСК, которая определит начальную ориентацию модели при открытии экспортированного файла.

Открыть файл. Опция позволяет открыть файл в программе, с которой этот формат ассоциирован.
