Надписи

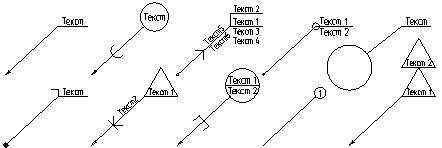

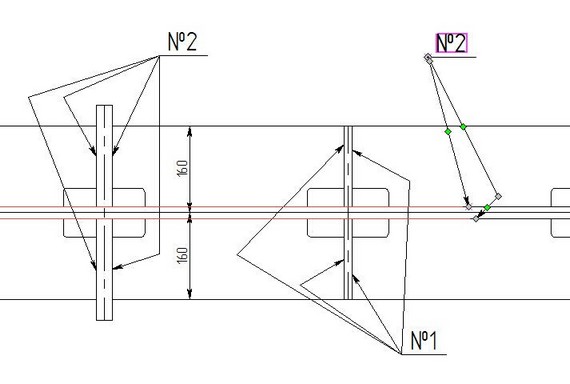

Надпись служит для оформления множества различных элементов чертежа - задание позиций спецификации, указание мест клеймения, маркировки и т.д. В самом простом случае надпись состоит из двух частей: линии выноски (стрелки) и полки. Для нанесения надписи необходимо задать положение обеих частей. При необходимости можно создавать надписи, содержащие сразу несколько выносок-стрелок, в том числе ломанных.

Для нанесения надписи и установления параметров надписи используется команда INscriptions.

В системе T-FLEX CAD надписи могут привязываться:

- к абсолютным координатам;

- к линиям построения прямым;

- к 2D узлам;

- к линиям изображения, принадлежащим 2D проекциям или 2D фрагментам;

- к точкам сочленения линий изображения, принадлежащих 2D проекциям или 2D фрагментам(при выборе точки создаётся 2D узел);

- к граням 3D модели (подробнее см. раздел Элементы оформления в 3D).

Надпись служит для оформления множества различных элементов чертежа - обозначение видов, задание пунктов спецификации, указание мест клеймения, маркировки и т.д. Надпись состоит из двух частей: линии выноски (стрелки) и полки.



Смотри: INscriptions
