Пример по созданию спецификации и простановке позиций



Цель данного раздела – научить пользователей формировать спецификацию, используя специальный инструмент - структуру изделия.

Структура изделия позволяет собрать в одном окне все данные об изделии и создать спецификацию на основе этих данных, предварительно задав, какие именно данные в неё попадут.

В примере описан минимальный набор действий для быстрого получения готовой спецификации.

Подробную информацию обо всех возможностях структуры изделия можно найти в главе “Структура изделия, отчёты и спецификации”.

В качестве примера будет использована сборка “Роликовые коньки”.

Файлы фрагментов и саму сборку можно найти в окне Меню документов.

Начальная модель роликовых коньков находятся в библиотеке “Примеры 3D 15/Примеры из документации. Вводный курс/Создание спецификации/Начальная модель”.

При работе с данным руководством рекомендуется сохранить файлы начальной модели на компьютер в доступную для записи папку, открывать указанные файлы и повторять все описанные действия.



Конечная модель роликовых коньков находится в библиотеке “Примеры 3D 16/Примеры из документации. Вводный курс/Создание спецификации/Конечная модель”.

Подготовка данных фрагмента

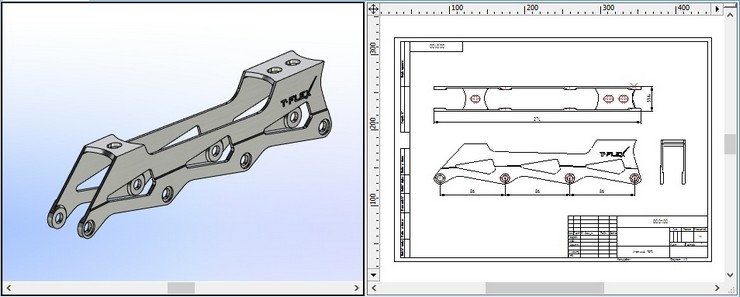

Откроем файл “Рама.grb”, сохранённый на компьютере:

Внесём данные о детали. Сделать это можно двумя способами:

1. Ввести данные в специальном окне Структура изделия, которое вызывается через текстовое меню Сервис >> Отчёты/Спецификации >> Структура изделия (данные).

2. Ввести данные в форматку чертежа фрагмента, если для фрагмента создан чертёж. Эти данные автоматически переносятся в окно Структура изделия.

Воспользуемся первым способом и вызовем окно структуры изделия:

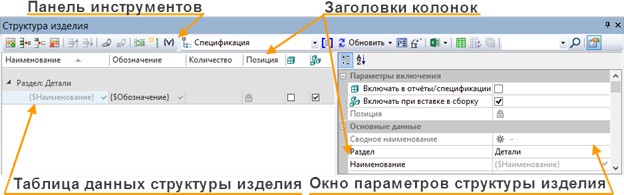

Таблица данных структуры изделия состоит из строк – записей. Запись состоит из нескольких полей, каждое из которых соответствует одной из колонок.

Заполним пустую верхнюю строку данными, введя их в соответствующие поля.

Введём следующие данные: наименование - “Рама”, обозначение - “00.00.01”.

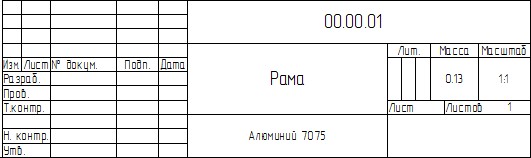

Обратите внимание, что при заполнении этих полей информация автоматически попадает в форматку чертежа.

После внесения данных сохраним файл “Рама.grb” и закроем его.



Добавление данных о фрагментах в сборку

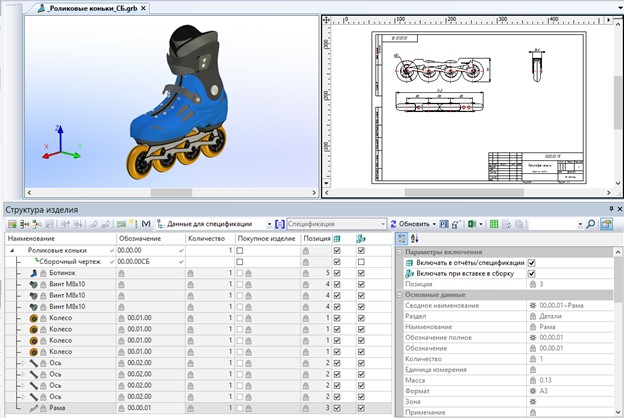

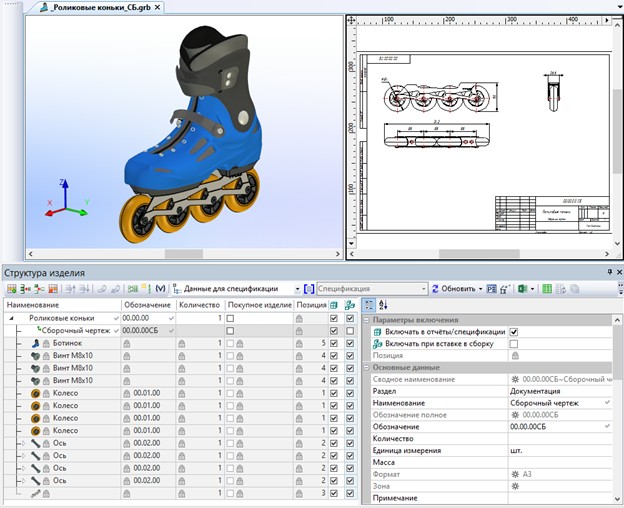

Откроем сборку “Роликовые коньки_СБ.grb". В сборку уже добавлен фрагмент “Рама”.

По умолчанию, данные фрагментов автоматически передаются в структуру изделия сборки, т.к. в файле фрагмента установлен флаг в колонке “включать при вставке в сборку”.

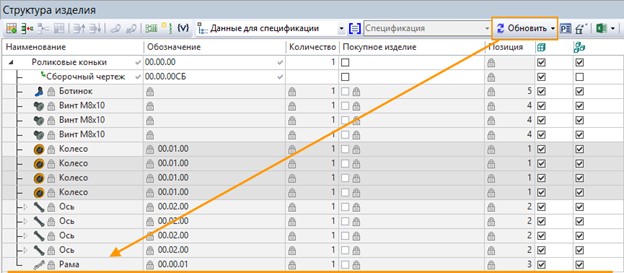

Система предложит обновить сборку, чтобы сюда были переданы данные, введённые в файле “Рама.grb”. Если нажать кнопку [Да], то все данные фрагмента автоматически попадут в сборку.

При добавлении нового фрагмента в сборку, данные о нём не попадают в таблицу структуры изделия сразу.

Чтобы данные фрагмента отобразились в таблице структуры изделия, достаточно использовать опцию на панели инструментов структуры изделия.

Если активна одна из команд (например, Создать 3D фрагмент), опция будет недоступна.



Создание спецификации

После того как данные внесены в окно структуры изделия, можно создать спецификацию.

Для этого нужно вызвать команду из текстового меню Сервис >> Отчёты/Спецификации >> Создать, либо воспользоваться опцией Создать отчёт по структуре изделия на панели инструментов структуры изделия.

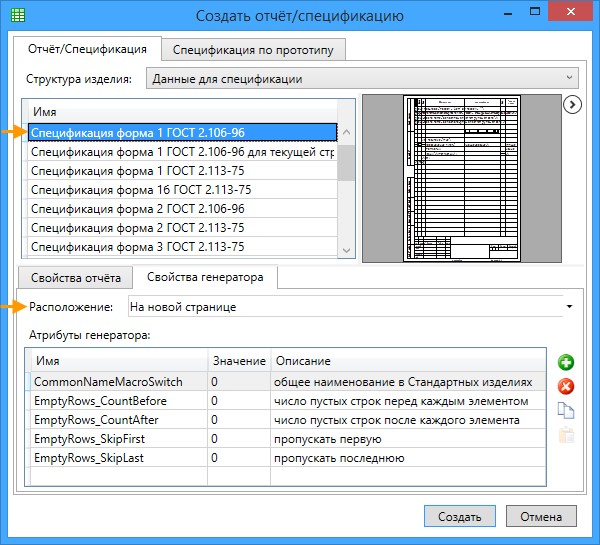

Вызовем команду Создать из текстового меню. На экране появится окно Создать отчёт/спецификацию, в котором можно выполнить настройку спецификации.

Для начала нужно выбрать один из шаблонов спецификации из списка. Справа от списка находится окно предварительного просмотра шаблона.

Выберем шаблон “Спецификация форма 1 ГОСТ 2.106-96”.

В графе Расположение укажем, что спецификация будет располагаться на новой странице, а затем нажмём кнопку [Создать]. В результате будет создана спецификация на сборку.



В Атрибуты генератора можно задать пропуск строк и общее наименование в стандартных изделиях. Для этого необходимо установить “1” в колонку Значение. Кроме того, здесь можно задать число пустых строк, указав нужное Значение.



В шаблонах уже задан набор создаваемых колонок. Если необходимо вывести собственный набор колонок в отчёт/спецификацию, нужно создать соответствующий шаблон самостоятельно.

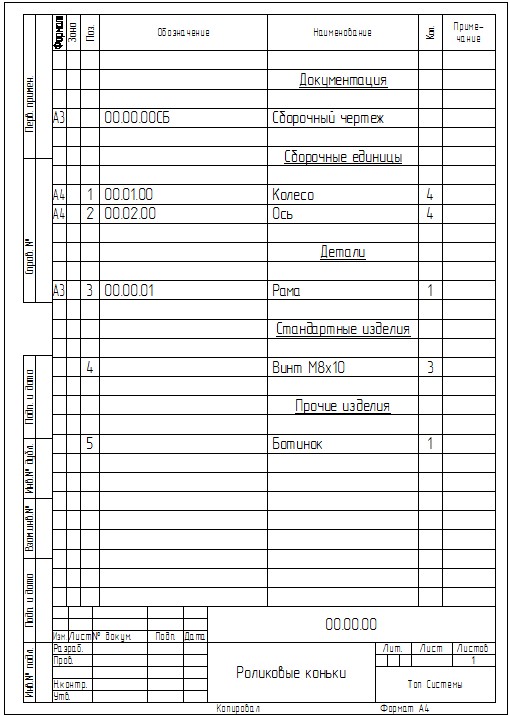

Готовая спецификация

Все данные из структуры изделия заносятся в соответствующие столбцы спецификации.

При изменении состава сборки или данных структуры изделия спецификацию можно обновить. Об этом можно прочитать в разделе “Обновление спецификации”.

Рекомендуется заполнять все данные спецификации в окне структуры изделия. Данные, внесённые в готовую спецификацию вручную, пропадут при её обновлении.

Простановка позиций

Проставим позиции для фрагментов сборки.

После нажатия кнопки на панели инструментов структуры изделия номер позиции автоматически присваивается записям в структуре изделия.

Проставить позиции можно с помощью команды Простановка позиций, которую можно вызвать опцией на панели инструментов. После вызова команды необходимо выбрать запись структуры изделия и указать две точки привязки надписи на чертеже.



Записи, для которых уже проставлены надписи, подсвечиваются другим цветом.

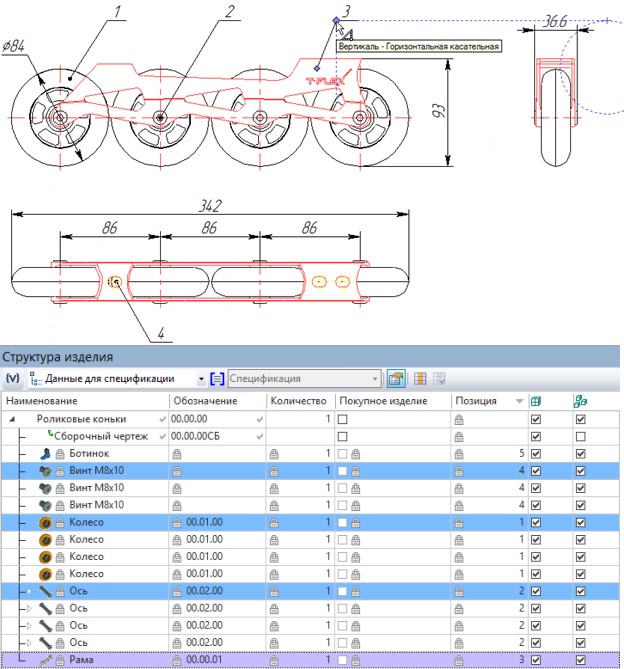

Активируем опцию и проставим позиции для фрагментов Рама, Ось, Винт и Колесо на чертеже.

Выбранная строка и соответствующий ей фрагмент подсвечиваются.

Дополнительные сведения о работе со структурой изделия

Далее описаны дополнительные возможности, которые могут оказаться полезны при работе со структурой изделия.



Добавление новой записи

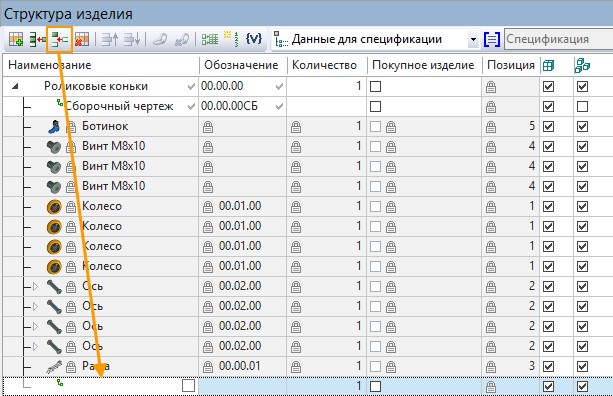

Предположим, что нам понадобилось добавить в спецификацию данные о смазке роликовых коньков. Создадим новую запись. Для этого выберем самую верхнюю запись “Роликовые коньки” и активируем опцию Добавить дочернюю запись на панели инструментов структуры изделия. Будет создана дочерняя запись сборочного чертежа.

Выберем созданную строку в таблице структуры изделия. Заполнять её колонки данными будем в окне параметров структуры изделия.

В таблицу данных структуры изделия выводится лишь часть существующих колонок. Чтобы заполнить данными все необходимые колонки, нужно воспользоваться окном параметров структуры изделия. Чтобы вызвать/скрыть окно используется опция Показать окно параметров записи в правой части панели инструментов структуры изделия. По умолчанию опция активна.

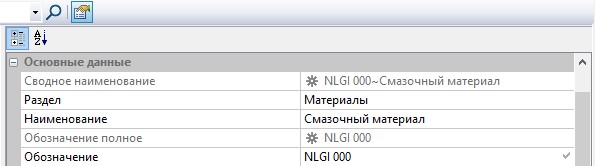

После выполнения описанных действий (см. далее) окно будет содержать следующие записи:

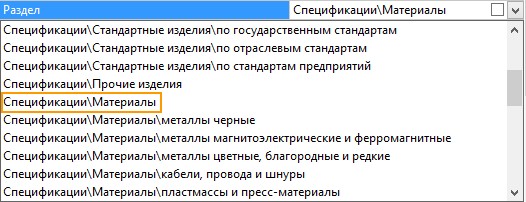

Заполним запись. Вначале выберем раздел спецификации, к которому будет относиться запись. Для этого раскроем выпадающий список в поле колонки “Раздел” и выберем раздел “Спецификации/Материалы”.

Введём название – “Смазочный материал” - в соответствующее поле.

Поле “Обозначение” свяжем с переменной документа сборки. Для этого установим флаг в правой части поля.

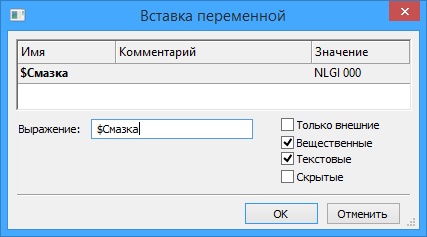

Появится окно Вставка переменной. Выберем переменную $Смазка и нажмём кнопку [OK].

Отображать и скрывать имена переменных, с которыми связаны поля, можно с помощью опции Показать имена переменных.

После добавления новых данных рекомендуется обновлять структуру изделия с помощью опции , т.к. новые записи могут изменить номера позиций фрагментов.



Обновление спецификации

Чтобы данные о новой записи “Смазочный материал” попали в спецификацию, воспользуемся опцией Обновить отчёт структуры изделия на панели инструментов структуры изделия.

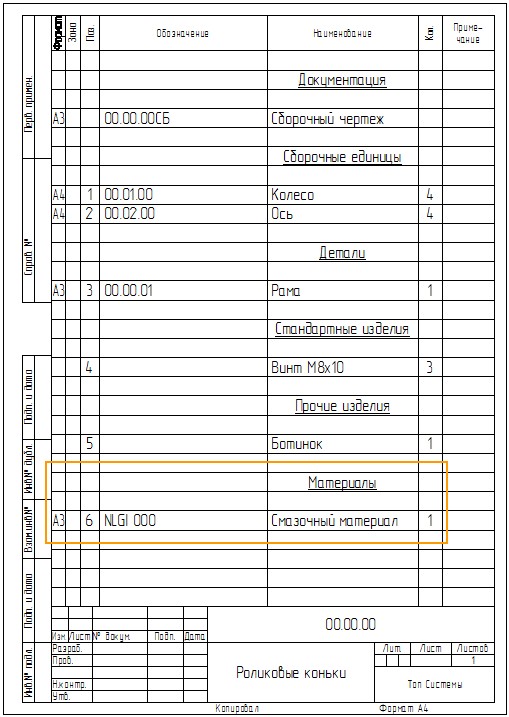

После обновления запись “Смазочный материал” будет добавлена в спецификацию.

Изменение способа включения фрагмента в структуру изделия

Для выбора фрагментов, данные которых следует включать в окно структуры изделия, нужно воспользоваться опцией Включение фрагментов в структуру изделия на панели инструментов структуры изделия.

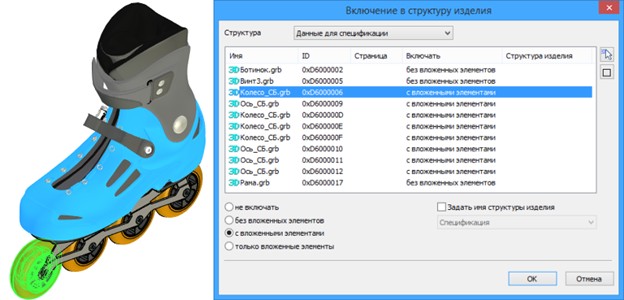

В появившемся окне перечислены все входящие в сборку фрагменты. Для каждого из них можно выбрать один из четырёх способов включения данных в структуру изделия.

Выбранные в этом окне фрагменты подсвечиваются в 3D окне.

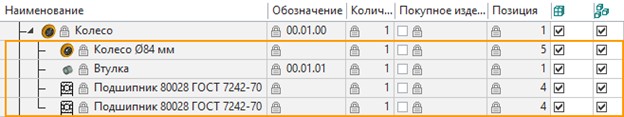

Выберем одно из колёс роликовых коньков в списке. Каждое колесо является сборочной единицей, которая состоит из колеса, втулки и двух подшипников. Сейчас данные об этих фрагментах не отображаются в структуре изделия. Чтобы включить данные этих фрагментов в структуру изделия, изменим способ включения на С вложенными элементами и нажмём [ОК]

После нажатия кнопки все вложенные фрагменты сборки отобразятся в окне структура изделия.

Задание связи надписи с данными из выбранной колонки

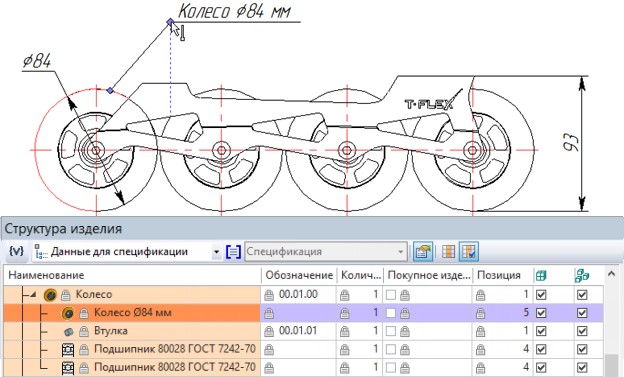

В надпись можно выводить данные из любой колонки структуры изделия.

Для этого нужно зайти в команду простановки позиций и активировать опцию Выбрать колонку для связи с надписью, а затем выбрать колонку, данные из которой будут заноситься на полку. После этого необходимо указать две точки привязки надписи на чертеже.

Добавим надпись в 3D окно.

Чтобы включать и отключать этот режим в процессе простановки надписей используется опция Использовать выбранную колонку для связи с надписью.

Создание несколько полок надписей

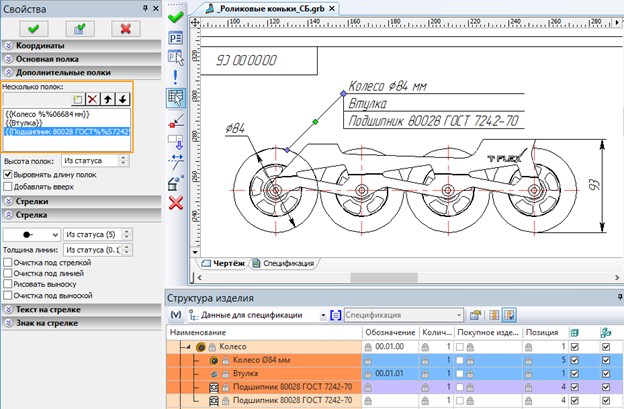

Добавить несколько полок надписей можно для уже созданной надписи. Чтобы это сделать нужно выбрать пункт Изменить в контекстном меню надписи.

В появившемся слева окне Свойства нужно переместить курсор в раздел Дополнительные полки и нажать .. В списке появится новая строка.

Теперь нужно выбрать запись в окне структуры изделия. Данные этой записи попадут на полку. Таким образом можно создать несколько полок и связать их с записями.

Задание связи между записью структуры изделия и объектом

Когда объект импортирован из сторонней библиотеки или создан прямо в сборке, запись в окне структуры изделия для него создаётся вручную.

Чтобы связать созданную вручную запись с выделенным объектом, нужно воспользоваться опцией Связать выделенные объекты с записью структуры изделия на панели инструментов.

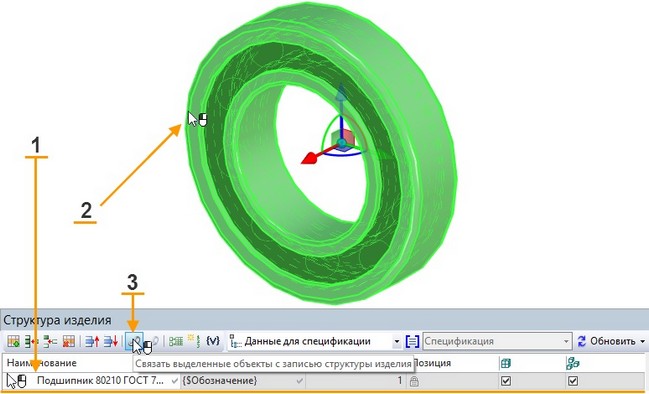

Для задания связи необходимо выполнить следующую последовательность действий:

1. В окне Структура изделия выбрать запись, которую требуется связать с объектом. Запись будет подсвечена;

2. Нажатием выбрать объект. Он тоже будет выделен цветом;

3. Нажать на иконку . Запись будет связана с выбранным объектом.

Допускается связывать одну запись структуры с несколькими объектами.

Откройте файл “Подшипник.grb” и свяжите его с записью структуры изделия.



Разорвать связь можно при помощи опции Отменить связь записи структуры изделия с объектами.
