3D геометрия

Предыдущая страницаВ началоСледующая страница

Трасса

Добавлена возможность строить кривую, для которой не требуется точное прохождение через все указанные точки. Новый механизм позволяет сгладить большое число точек гладкой кривой с заданной точностью.

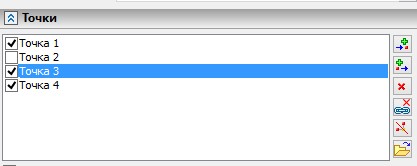

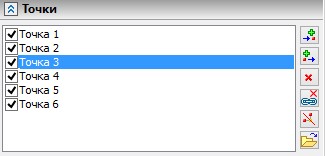

Построение такой кривой происходит в режиме Сплайн по точкам. Рядом с каждой из точек доступен флаг Точка интерполяции. Все точки по умолчанию являются точками интерполяции. Если снять флаги с точек, то для точек будет учитываться отклонение.

Величина отклонения кривой от точек задаётся сразу для всего сплайна в диалоге параметров.

Список точек можно загрузить из файла TXT или CSV с помощью опции Импортировать из файла. Для задания каждой точки требуется 3 координаты, которые можно указать с новой строки.

В режиме Сплайн по точкам добавлена опция Спрямление по хорде.

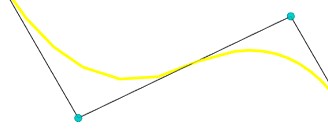

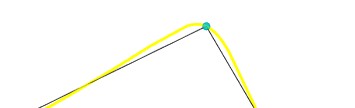

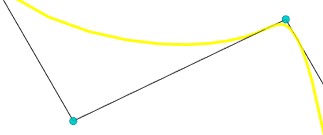

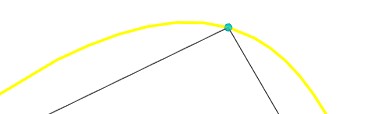

Для режима Сплайн по ломаной добавлен параметр Вес точки. Чем выше вес точки, тем ближе кривая к ней проходит.

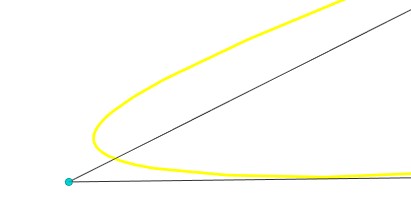

Для режима Сплайн по точкам добавлена опция Симметрично. Опция позволяет раздельно управлять касанием в точке.



Теперь при соединении двух трасс имеется возможность задавать касание в конце для управления граничными условиями.

Спиральный путь

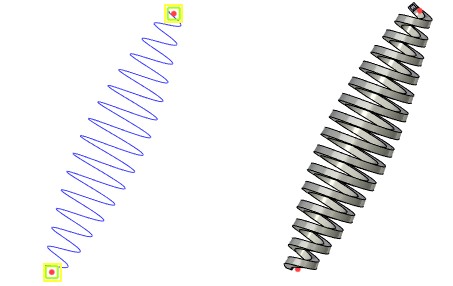

Добавлена команда 3PB: Спиральный 3D путь. Операция создаёт спиральный путь, который можно использовать для перемещения профиля любой формы.

Для спирального пути можно задать график, который будет управлять его параметрами.

В параметрах операции можно задавать длину и шаг, а также другие опции.



Имеется возможность построения цилиндрических, плоских и конических спиралей.

Кроме того, для создания спиралей можно использовать графики боковой образующей и изменения шага.

Разделение пути

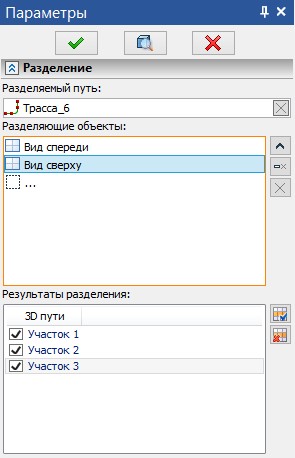

Добавлена опция создания 3D путей при помощи разделения существующего 3D пути на части другими элементами модели. В результате выполнения операции, создаются копии выбранного пути, соответствующие участкам между элементами, используемыми для разделения.

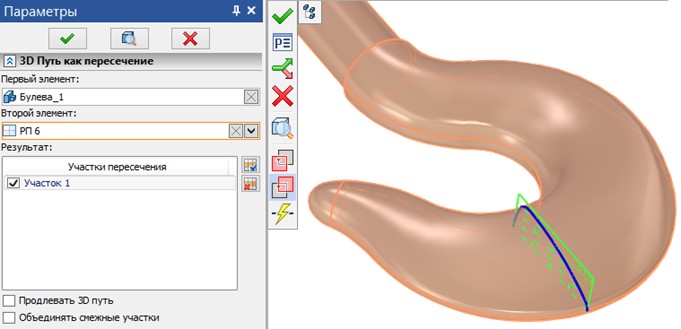

3D путь как пересечение элементов

Доработана функция создания 3D пути на пересечении элементов. Операция позволяет выбирать любые типы элементов (тела любых типов, профили, отдельные грани) для построения проволочной геометрии на их пересечении. Пользователь может выбрать один элемент, используемый в качестве «Первого» и произвольное число «Вторых» элементов. При этом, в случае наличия множества пересечений, имеется возможность выбора нужного участка пересечения как в списке, так и кликом в рабочем окне.

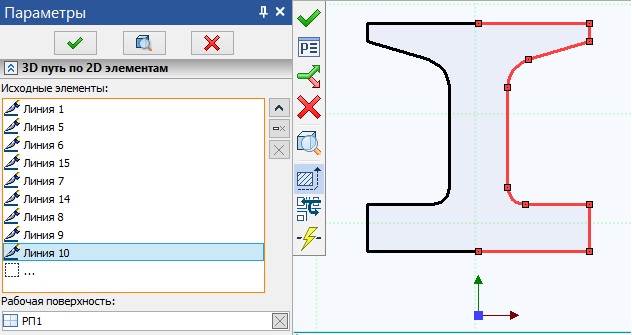

3D путь по 2D элементам

Переработаны опции создания 3D пути на основе 2D элементов, лежащих на рабочей плоскости. Опции создания 3D путей на основе штриховок и линий построения объединены в одну команду, и в дополнение к существующим ранее возможностям, добавлена возможность выбора линий изображения в качестве исходных элементов.



Опция «Дополнительная привязка» позволяет обеспечить задание дополнительных привязок создаваемого 3D элемента, соответствующих предыдущим версиям T-FLEX CAD.

3D ось

Добавлена возможность создания 3D осей для решения следующих задач:

Возможность использования оси для создания оси вращения или направления при создании операций;

Возможность предварительного создания всех осей модели для последующего проецирования;

Возможность простановки 3D размеров: между осями, от оси до плоскости и т.д.

Для создания оси из выбранной геометрии нужно выбрать в контекстном меню команду Преобразовать в ось.

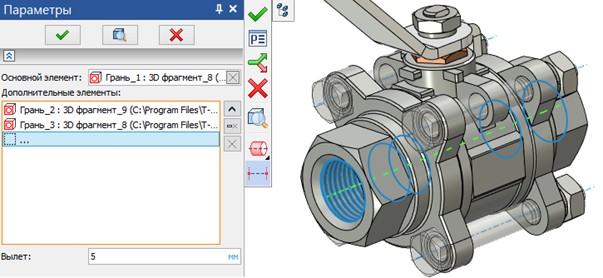

Для простого создания 3D осей на основе поверхностей вращения и рёбер добавлена новая команда «3D Ось». Команда позволяет создать прямолинейные оси на основе элементов вращения - цилиндрических, конических, тороидальных, а также круговых рёбер. В качестве дополнительных элементов для задания габаритов создаваемой оси, можно выбрать любые другие элементы модели.

3D профиль

Добавлена возможность строить профиль по проволочному каркасу. Для этого в команду добавлена опция Построить 3D профиль по проволочной геометрии.

С помощью опции можно также выбирать рёбра уже существующих моделей для быстрого формирования профиля.

Добавлена возможность изменять прозрачность 3D профилей при рисовании в 3D окне. Для этого в параметры профиля добавлен переключатель «Рёберное отображение» и параметры управления прозрачностью.

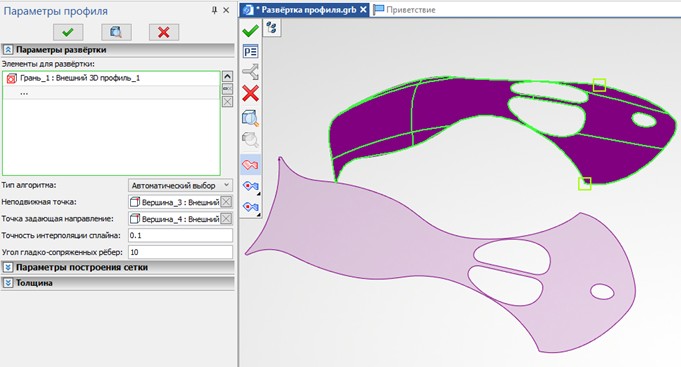

Построение 3D профиля методом развёртки

Существенные доработки выполнены в функциональность построения 3D профиля методом развёртки. Вместо нескольких способов создания развёртки граней, добавлен один режим «Построить развёртку поверхностей», унифицирующий все способы построения развёртки. При выборе нескольких смежных граней, появился переключатель «Удалить избыточные рёбра», по которому производится упрощение топологии результирующего профиля.

При построении развёртки поверхностей теперь доступна возможность выбора неразворачиваемых поверхностей. Для решения задачи развёртки такой поверхности или набора поверхностей реализован итерационный алгоритм.

Для этого алгоритма могут задаваться параметры точности промежуточной расчётной сетки, используемой при итерационных вычислениях.
