Предварительный просмотр

Предыдущая страницаВ началоСледующая страница



Для того чтобы просмотреть результат без подтверждения создания операции, в каждой команде создания операции существует опция:

       <F5>        Предварительный просмотр результата операции

Данная опция доступна только тогда, когда заданы все необходимые элементы для создания операции. При установке данной опции, тело, на котором создается операция, примет отображение с учетом заданных параметров. Если результат устраивает, то можно завершить ввод, нажав пиктограмму . Если же результат не устраивает, то режим просмотра следует отключить повторным нажатием опции и скорректировать необходимые параметры.

Предварительный просмотр результата операции

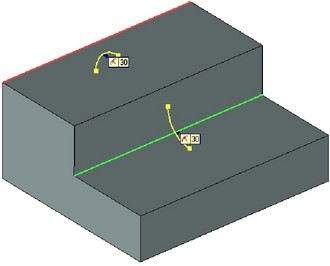

В командах создания и редактирования модифицирующих операций существует дополнительный режим, позволяющий увидеть изменения, вносимые в модель текущей операцией:

       <Ctrl+F5>        Предварительный просмотр изменений, вносимых операцией

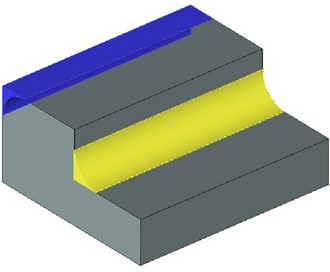

В этом режиме желтым цветом показываются части объема, которые будут добавлены к исходному телу, и синим цветом – части объема, которые будут удалены из исходной модели.

clip5075        clip5076

Как и опция предварительного просмотра, опция доступна только тогда, когда заданы все необходимые элементы для создания операции.
