Проверка изменений модели
Проверка изменений модели |
|
Вызов команды:
Пиктограмма |
Лента |
|---|---|
|
Измерение → Анализ геометрии → Проверка изменений модели |
Клавиатура |
Текстовое меню |
<QA> |
Сервис > Анализ геометрии > Проверка изменений модели |
Команда проверки изменений модели позволяет выявлять различия между двумя телами 3D модели. При помощи данной команды можно сравнивать разные тела или одно и то же тело на разных стадиях произведения изменений. Также при наличии в модели сохраненных конфигураций можно сравнить между собой два исполнения одной детали. Кроме этого, команда позволяет вычислить объём измененного пространства, что позволяет более точно оценить степень различий. |
|
После входа в команду необходимо задать сравниваемые операции/конфигурации модели.
Для сравнения двух тел используются опции:
|
<F> |
Выбрать первое тело |
|
<S> |
Выбрать второе тело |
С помощью данных опций можно выбирать как различные тела одной модели, так и операции, находящиеся на разных уровнях истории одного тела. Для выбора операций можно использовать, например, дерево 3D модели. Выбранные операции заносятся в поля Первый операнд и Второй операнд в окне свойств команды.
Если в текущей 3D модели есть сохранённые конфигурации, в автоменю команды появляется дополнительная опция:
|
<C> |
Выбрать конфигурацию модели |
Данная опция позволяет выбрать одну из сохранённых в модели конфигураций в качестве второго операнда сравнения. Способ сравнения выбранных операндов можно выбрать в диалоге окне свойств команды с помощью выпадающего списка Тип операции: Вычитание (1-2). Результат сравнения будет аналогичен результату булевой операции вычитания первого операнда из второго; |
|
Вычитание (2-1). Результат сравнения будет аналогичен результату булевой операции вычитания второго операнда из первого; Пересечение. Результат сравнения будет аналогичен результату булевой операции пересечения первого и второго операндов; Объединение. Результат сравнения будет аналогичен результату булевой операции объединения первого и второго операндов. |
|
Способ сравнения также можно выбрать в автоменю команды, включив одну из следующих опций:
|
<-> |
Вычитание 1-2 |
|
<Ctrl><-> |
Вычитание 2-1 |
|
<*> |
Пересечение |
|
<+> |
Объединение |
После нажатия

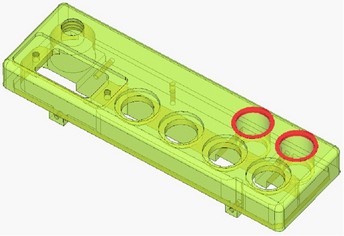

результат сравнения выбранных операндов выделяется в 3D окне красным цветом.
Для вычисления объёма измененного пространства необходимо дополнительно установить в диалоге свойств команды флажок Вычислить объём. Точность и единицы вычисления объёма задаются группой параметров ниже данного флажка |
|
