Параметры шероховатости. Закладка "Общие"

В начало



Разделы "Высотный параметр", "Шаговый параметр", "Относительная опорная длина" – могут содержать различные наборы параметров в зависимости от выбранных значений полей "Тип" в каждом разделе:



Высотный параметр. Выбирается из следующего набора:

rough0_1

Шаговый параметр. Выбирается из следующего диалогового окна:

rough0_2

Относительная опорная длина. Для "относительной опорной длины" возможны следующие значения:

rough0_3

После того, как вами в каждом случае были выбраны типы параметров для задания, вы должны задать их конкретные значения и значения сопутствующих параметров. Важно заметить, что набор значений, которые вы можете выбрать, может быть метрическим или дюймовым. За это отвечает параметр "Единицы измерений" в команде ST: Параметры документа. Не забудьте, что во всех полях значений параметров вы можете использовать переменные, заключая их в фигурные скобки.

Кроме того, для каждого поля значения параметра создан список значений. Этот список пользователь может самостоятельно формировать, внося необходимые изменения и дополнения. Для редактирования списка нажмите Правый клик Текст в поле диалога и в контекстном меню выберите команду «Редактировать список».



Например, для параметра "Ra, max, min" (высотный параметр) будут предложены следующие параметры:



Для параметра "S, max, min" (шаговый параметр) вам будет предложен следующий набор:

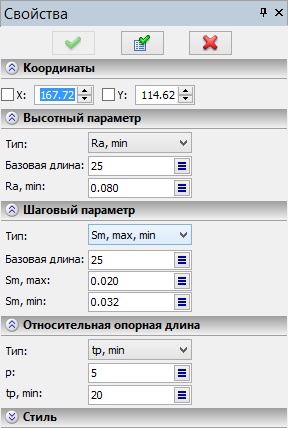

Для параметра "tp, nom" (относительная опорная длина), который представляет собой номинальное значение с отклонениями, задаются следующие значения.



clip7782

Цвет, Уровень, Слой , Приоритет задаются также как и в других элементах T-FLEX.



Смотри: Параметры шероховатости, Шероховатость,Roughness
