Команда "RParameters" - Считать параметры



Вызов команды:



Основным способом связи T-FLEX CAD с какими-то внешними процедурами (особенно программами проектирования или расчётов)является передача значений параметров. Причем, можно как передавать данные, так и принимать их.

Реализуется это с помощью так называемого файла параметров. Структура его достаточно проста. Файл состоит из строк, в которых хранится имя переменной, ее значение и комментарий. Например:

Как можно использовать файл параметров? Допустим, вы подготовили в T-FLEX какую-то параметрическую модель.

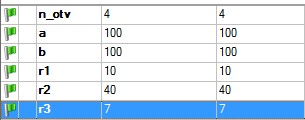

Были созданы переменные, от которых зависит вид детали.

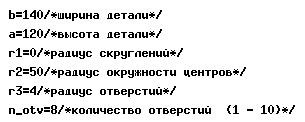

Теперь ваша программа проектирования может создать на диске файл параметров для этой модели. Допустим, ваша программа сгенерировала следующий файл.

Вызовите команду RParameters.

Введите в качестве входного файла имя вашего файла, и вы увидите, что мгновенно чертеж будет перерисован с новыми значениями переменных.

Если вы хотите, чтобы переменные были считаны с комментариями, выставьте соответствующую опцию.

Таким образом вы можете использовать следующую схему: Подготовив один раз параметрический чертеж, впоследствии вы можете использовать его как основу для вывода графических документов своих процедур проектирования.

Те переменные, которые находятся в файле параметров, должны быть в чертеже "помечены" как внешние. Теперь этот файл может быть обработан какой-то вашей внешней программой или загружен обратно в T-FLEX. Вы можете сохранить несколько файлов-параметров, в каждом из которых будет лежать набор значений параметров для одного и того же чертежа.

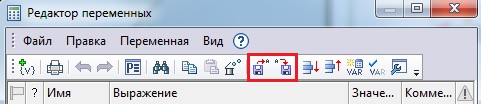

Запись и чтение файла параметров можно осуществить не только используя команды RParameters и WParameters, но и непосредственно в Редакторе переменных. Для этого используйте команду Variables.



Чтение файла параметров реализуется с помощью опции <Ctrl><R>. Запись файла параметров реализуется с помощью опции <Ctrl><W>.
