Листовой металл

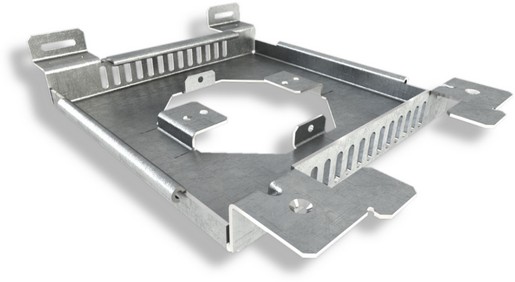

Операции и команды для работы с листовым металлом помогают решать задачи по моделированию деталей, изготавливаемых методом листовой штамповки. Они позволяют создавать исходные заготовки листовых деталей заданной толщины и выполнять над ними различные операции – сгибать их относительно выбранной линии, «приклеивать» к заготовке фланцы, делать вырезы, отбортовки и др. После завершения процесса моделирования можно разогнуть деталь и получить развёртку листовой детали, создать её чертёж, сформировать таблицу сгибов, а затем вернуться к прежнему виду детали.

Специализированная команда выштамповки, входящая в группу операций по работе с листовым металлом, позволяет создавать различные часто встречающиеся элементы штамповки – разного рода буртики, канавки, загибы, люверы, карманы и др.

При работе с листовым металлом, наравне со специализированными операциями, описанными в этой главе, можно использовать и операции общего назначения (выталкивание, примитивы булевы операции, создание отверстий и т.п.).

Кроме того, имеется возможность создавать развёртки и листовые детали на основе твёрдых тел с помощью операции Преобразование тела в лист и создавать листовые детали по двум сечениям операцией Гибка по сечениям.

Следует отметить, что операции по работе с листовым металлом не учитывают возможной деформации металла, а основаны только на геометрических расчётах.
