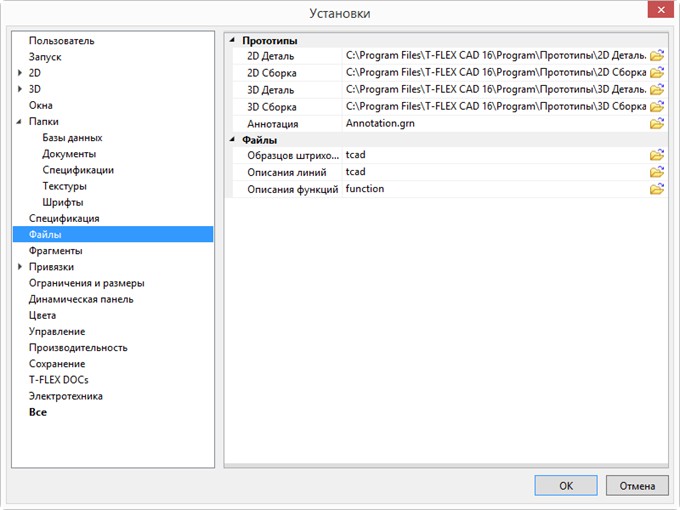

Закладка "Файлы"

Группа Прототипы:

●2D Деталь. Прототип – чертёж T‑FLEX CAD, данные которого используются в качестве исходных при создании нового чертежа. Вы можете создать несколько файлов прототипов. В случае если путь не указан, а просто вписано имя файла прототипа, система будет искать его в программном каталоге (PROGRAM).

Можно сохранить файл прототипа с помощью команды Файл > Сохранить как прототип. В этом случае прототип будет храниться в директории …\PROGRAM\Прототипы. Создать новый чертёж с настройками этого прототипа можно с помощью команды Файл > Новый из прототипа…

●2D Сборка, 3D Сборка. Прототипы сборок отличаются от обычных прототипов тем, что их структуры изделия содержат записи для формирования структуры сборочной единицы.

●3D Деталь. Файл прототип, содержащий настройки 3D окна, которые используются при создании новой 3D модели.

●Аннотация. Путь к файлу прототипа аннотации. Данный файл используется при работе с Редактором аннотаций.

Группа Файлы:

●Образцов штриховки. В системе используются файлы описания образцов штриховки, соответствующие файлам *.PAT системы AutoCAD. Вместе с системой поставляется файл TCAD.PAT, в соответствии с которым заполняются контуры штриховок по образцу. Вы можете задать любой другой свой файл описания.

●Описания линий. В системе существует несколько встроенных типов линий (основная, тонкая, волнистая). Остальные типы линий определяются из файла описания линий. В системе используется файл TCAD.LIN. Его формат соответствует файлам описания линий системы AutoCAD. Вы можете задать любой другой свой файл описания.

●Описания функций. При создании линий построения - функций исходные данные для формирования меню находятся в специальном текстовом файле. Данный пункт меню задаёт имя этого файла. Для создания новых функций необходимо изменить стандартный файл, который называется FUNCTION.DAT или создать по образцу другой файл и задать его имя в данном поле диалога.
