Закладка "Привязки"

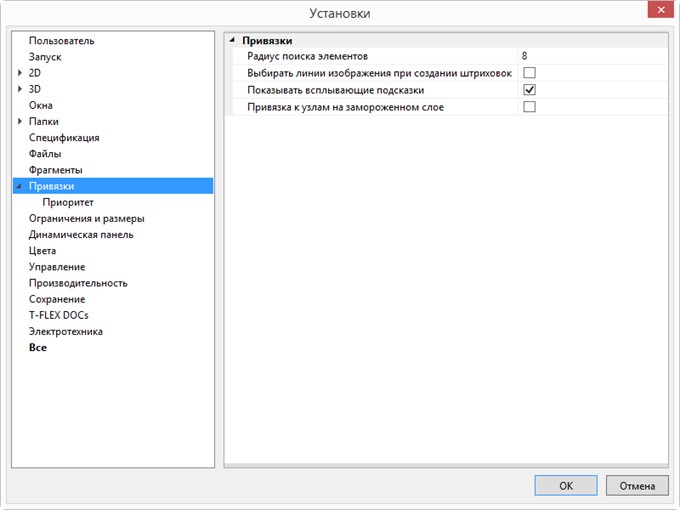

Данная закладка задаёт параметры, которые используются при работе в режиме объектной привязки (в том числе при создании эскиза):

●Радиус поиска элементов. Задаёт радиус, в пределах которого будет производиться поиск элементов системы на экране. Значение радиуса задаётся в пикселях. Данный параметр применяется при построении новых элементов в режиме объектной привязки. Следует помнить, что значение данного параметра перебивает значение параметра Радиус поиска узлов, заданное на закладке «Разное».

●Выбирать линии изображения при создании штриховок. Установка данного параметра позволяет выбирать линии изображения при построении штриховок и 2D путей. Это нужно в тех случаях, когда линии построения совпадают с линиями изображения. Эта опция помогает настроить объектную привязку таким образом, чтобы в сложных случаях выделялись нужные элементы при приближении к ним курсора – например, линии изображения (при установленном параметре). При этом с помощью команд, вызываемых с клавиатуры, можно все равно выбирать остальные элементы (<C> – выбрать окружность, <L> – выбрать прямую и т.д.).

●Показывать всплывающие подсказки. Установка этого параметра задаёт режим отображения всплывающих подсказок при выборе элементов чертежа в режиме объектной привязки.

●Привязка к узлам на замороженном слое. Если этот флажок отключён, невозможна привязка к узлам, расположенным на замороженных слоях. При включении флажка к таким узлам можно привязываться.





Смотри: Параметры команды SO, SO
