Закладка "Цвета"

Предыдущая страницаВ началоСледующая страница

Задаёт цветовую гамму чертежа, а также её сохранение вместе с чертежом. При этом системные установки для этих характеристик, заданные командой Настройка > Установки >Цвета, игнорируются.

Группа Один цвет. Сюда входят два параметра, которые используются в том случае, если необходимо прорисовать одним цветом весь чертёж.

Один цвет. Задаёт режим прорисовки всех элементов чертежа одним цветом, отличным от их собственных установок.

Цвет. Определяет цвет всех элементов чертежа при установленном режиме прорисовки чертежа одним цветом. Цвет можно выбрать из меню цветов.

Группа Установить цвет позволяет задать цвета, которые необходимо хранить для отдельного чертежа.

Установить цвет. Установка данного пункта, позволяет установить цвет для следующих элементов чертежа:

Линии построения. Задаёт цвет линий построения для текущей страницы.

Рамка форматки. Задаёт цвет, которым отображаются границы рабочей области чертежа.

Сетка. Задаёт цвет сетки на экране.

Узлы. Задаёт цвет узлов.

Цвет можно выбрать из меню цветов для каждого пункта отдельно.

Следует отметить, что при установленном параметре “Один цвет” установка цветов для элементов с цветом фона, линий построения и узлов игнорируется.

Фон чертежа. Задаёт цвет фона окна текущего чертежа.

Элементы с цветом фона. Задаёт цвет, которым будут прорисовываться элементы, цвет которых совпадает с цветом окна текущего чертежа. Важно помнить, что каждый цвет в системе имеет номер. Всего имеется 256 стандартных цветов (номера 0-255). Может произойти следующее: визуально цвета элементов совпадают, а номера цветов различны. Например, цвет фона установлен чёрный - №0, а цвет элемента – серый 100%, то есть тоже чёрный, только №226. В этом случае элемент не будет опознан, как элемент с цветом фона.

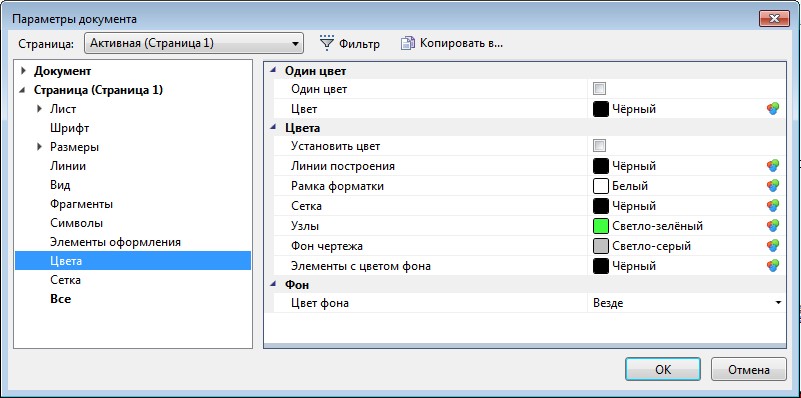

clip0468

Цвета. Определяет область закраски фона страницы.



Цвет фона

Везде. Цвет фона чертежа применяется в пределах и за пределами форматки.

В пределах форматки. При включении данного параметра цветом фона чертежа будет закрашиваться только область внутри рамки чертежа.

В пределах форматки с тенью включает режим прорисовки теней вокруг рамки чертежа.



Смотри: ST: Параметры документа
