Закладка "Линии"

Предыдущая страницаВ началоСледующая страница

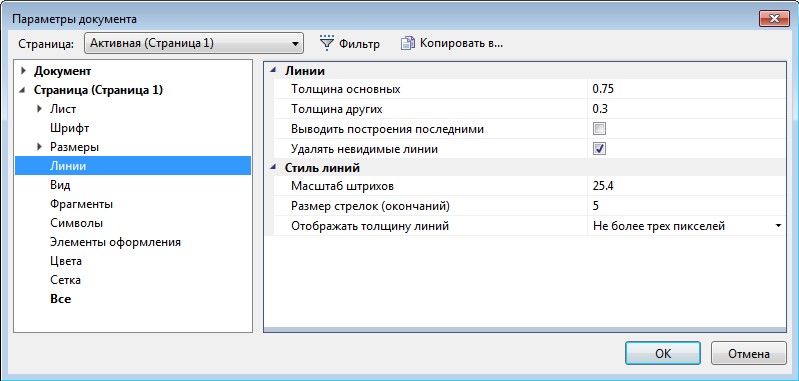

Линии:

Толщина основных. Задаёт толщину сплошной основной линии изображения (CONTINUOUS).

Толщина других. Задаёт толщину всех остальных линий изображения и элементов оформления (линии допусков, шероховатостей, надписей, размеров).

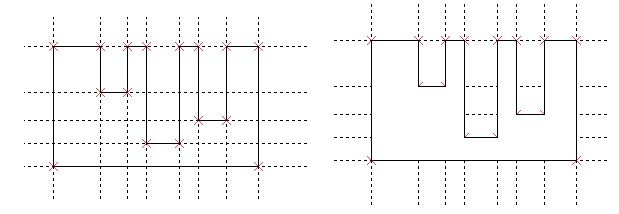

Выводить построения последними. Если установлен этот параметр, то элементы построения при перерисовке чертежа прорисовываются в последнюю очередь (на рисунке слева). В противном случае, они прорисовываются первыми (на рисунке справа) и могут быть скрыты другими элементами системы (заливками, линиями изображения и т.д.).



Удалять невидимые линии. Если этот параметр установлен и в составе чертежа имеются фрагменты, в которых заданы контуры для удаления невидимых линий, то будет выполняться удаление невидимых линий в соответствии с приоритетами фрагментов.



Стиль линий:

Масштаб штрихов. Задаёт масштаб штрихов для прерывистых типов линий относительно размера штрихов, описанных в файле описания типов линий (TCAD.LIN). На отображение сплошных линий не оказывает никакого влияния. Формат файла совпадает с форматом файла описания линий AutoCAD.

Размер стрелок (окончаний). Задаёт размер стрелок (окончаний) размерных линий, выносных и линий изображения. Размер может быть установлен любым по желанию пользователя.

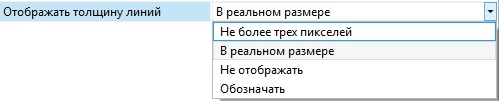

Отображать толщину линий. Этот параметр определяет прорисовку линий изображения на экране. Параметр можно выбрать из списка:

Не более трёх пикселей. Все линии изображения будут выводиться с фиксированной толщиной (не более трёх пикселей). Этот параметр касается только тех линий изображения, толщина которых более трёх пикселей.

clip0429

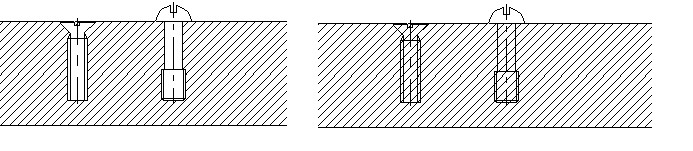

В реальном размере. Все линии изображения будут выводиться с реальной толщиной. Реальная толщина задаётся в пункте “Толщина” данной закладки.

Обозначать. Все основные линии изображения будут выводиться толщиной 3 пикселя, все тонкие линии изображения – толщиной 1 пиксель, вне зависимости от масштаба чертежа.

Не отображать. Все линии изображения будут выводиться с толщиной равной 1 пикселю.

При работе в окне 2D вида на панели Вид расположена иконка для быстрого изменения режима отображения толщины линии.



Смотри: ST: Параметры документа
